意法半導體（STMicroelectronics）最近推出了一款基于新一代入門級超低功耗MCU STM32U0的光照度計和溫度計方案。該方案通過一個小尺寸的有機光伏板供電，展示了STM32U0優異的低功耗表現和豐富的外設資源，深受入門級電池供電設備開發者的關注。如需STM32U0產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

方案概述

這款演示方案旨在展示STM32U0的超低功耗特性，分為兩部分：無電池供電的數據采集及無線傳輸系統，以及數據接收及圖顯系統。

數據采集及無線傳輸系統

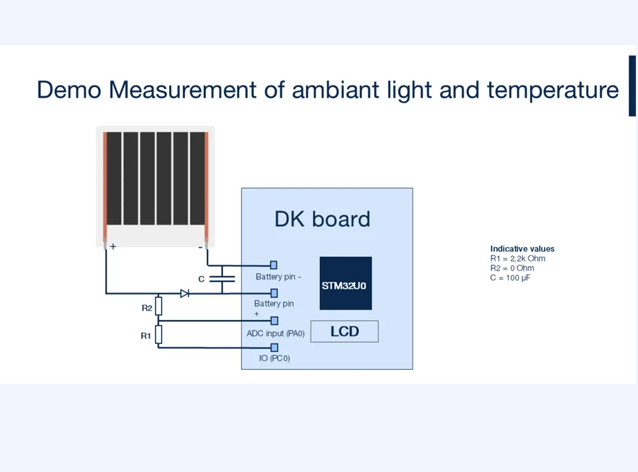

電源來源：系統電源來自一塊很小的有機柔性印刷電路板，通過室內自然光或常用室內光源轉化的能量供電。

數據采集：

光照強度：通過STM32U0微控制器內部的ADC采集柔性光伏板的電壓值，計算出當前的光照強度，并實時顯示在段碼屏上。

環境溫度：通過板載的溫度傳感器實時采集環境溫度，并在段碼屏上實時顯示。

無線傳輸：為了實現無線傳輸功能，意法半導體增加了一個ST X-NUCLEO-S2868A2 Sub-1GHz RF射頻通信擴展板作為數據發送板。這塊擴展板的主控MCU采用ST S2-LP，通過Arduino接口與STM32U083C-DK板連接，STM32U0采集到的光照強度和溫度信息可以通過SPI接口傳輸給S2-LP，再通過Sub-1G信號發送出去。

數據接收及圖顯系統

系統組成：數據接收及圖顯系統由三塊板疊加組成：

NUCLEO-U083RC底板：基于STM32U0的底板。

S2-LP Sub 1G RF射頻通信擴展板：用于接收發送板上發送過來的信號。

X-NUCLEO-GFX01M2圖形顯示擴展板：配備2.2" SPI QVGA TFT顯示屏和64Mb SPI NOR Flash存儲器，用于存儲圖形圖像、文本和紋理，板上還有可用于GUI導航的控制桿。

數據顯示：通過數據接收及圖顯系統，無電池供電的數據采集及無線傳輸系統發送過來的光照強度和溫度數據可以實時顯示在屏幕上，并以波形圖的方式實時呈現。這個波形圖呈現的圖形用戶界面是基于TouchGFX開發的。

TouchGFX圖形開發工具

TouchGFX是一款軟件開發工具，可以開發出華麗酷炫、操作流暢的圖形用戶界面。自2018年意法半導體收購TouchGFX以來，該軟件工具已經完全納入到STM32的生態系統中，并充分發揮STM32微控制器的硬件性能，資源占用少，顯示效果好。

以主控為STM32U0的電飯煲圖顯系統為例，TouchGFX軟件工具開發的代碼僅102KB，部分幀緩沖區和UI框架也只需要20.8KB RAM，整個GUI應用程序僅需要900KB的外部閃存。因此，即使STM32U0這類入門級、較少資源的微控制器，基于TouchGFX圖形開發軟件，也可以實現豐富流暢的顯示效果。

總結

意法半導體通過這款無電池供電的光照度計和溫度計方案，充分展示了STM32U0的超低功耗特性和豐富的外設資源。該方案不僅在無電池供電的情況下實現了光照強度和溫度的采集、段碼屏顯示，還增加了無線傳輸功能，展示了STM32U0在實際應用中的強大性能。未來，意法半導體將繼續致力于低功耗MCU的創新，為開發者提供更多高性能、低功耗的解決方案。
