在模擬電路設計中，差動放大器是最基礎也是最重要的結構之一。經典的四電阻差動放大器由一個運算放大器和四個外部電阻組成，其結構簡單、易于理解。然而，在實際工程應用中，這種看似“經典”的分立設計方案往往存在諸多性能瓶頸。

一、理想與現實之間的差距

圖1所示的經典差動放大器理論傳遞函數如下：

Vout = (R2/R1) × (V2 – V1)

當 R1=R3 且 R2=R4 時，該公式可簡化為標準形式。然而，現實中使用的分立電阻不可能完全匹配。即便是標稱精度為1%、溫度系數為100ppm/°C的電阻，也會導致初始增益誤差高達2%，溫度漂移可達200ppm/°C。這不僅影響系統精度，還可能引發長期穩定性問題。

此外，大多數分立差動放大器的共模抑制比（CMRR）表現較差，輸入電壓范圍也受限于電源軌。對于需要高精度、寬動態范圍的應用來說，這些限制會顯著影響整體性能。

二、集成方案：提升精度與穩定性的關鍵

為了解決上述問題，采用集成式差動放大器是一種更優選擇。ADI代理、原廠貨源-深圳市中芯巨能電子有限公司以Analog Devices 的 AD8271為例， AD8271其內部集成了高精度激光微調電阻網絡，避免了外部分立元件帶來的不一致性。如需AD8271產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

相比分立實現，集成器件具有以下優勢：

更高的增益精度：出廠前已完成精密校準；

更低的溫度漂移：芯片內電阻布局緊湊，熱漂移相互抵消；

更強的共模抑制能力：激光匹配電阻顯著改善 CMRR 性能；

更小的寄生效應：無PCB走線引入的寄生電容，提高交流響應和環路穩定性。

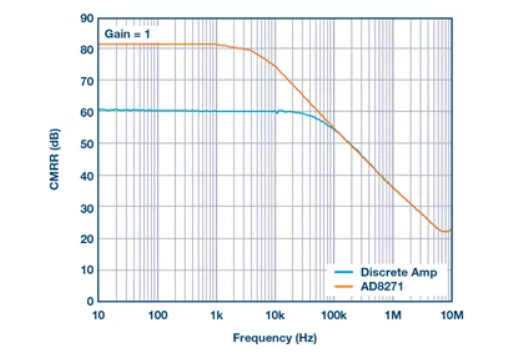

以AD8271為例，其CMRR在1kHz下可達80dB以上，遠高于使用0.1%分立電阻的34dB～54dB水平。圖2展示了這一差異，清晰反映出集成方案在高頻下的性能優勢。

圖2

三、失調漂移與熱匹配分析

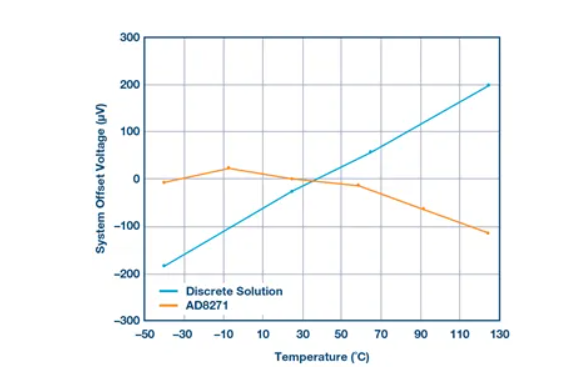

除了增益誤差和CMRR，系統失調漂移同樣是衡量差動放大器性能的重要指標。在分立方案中，由于電阻分布在PCB上，難以保證良好的熱耦合，因此失調隨溫度的變化較大。而集成方案通過將電阻置于同一硅基底上，并進行熱匹配設計，大幅降低了溫度引起的失調變化，如圖3所示。

圖3

四、設計效率與生產可行性

從設計和制造角度看，集成差動放大器只需單個器件即可完成功能實現，無需多個分立元件焊接、調試。這不僅節省了PCB面積，也提高了裝配效率和產品一致性，特別適合批量生產和自動化貼片流程。

此外，集成器件通常已針對噪聲增益、輸入范圍和穩定性進行了優化，工程師無需額外花費時間進行補償或匹配調整，從而加快產品上市周期。

結語

雖然經典的四電阻差動放大器結構簡潔直觀，但在現代高性能模擬系統中，其精度、穩定性和可靠性往往難以滿足要求。集成式差動放大器憑借其高精度、低漂移、優異的共模抑制能力和更佳的交流性能，已成為高要求應用中的首選方案。對于追求穩定、高效、可量產的電子系統設計而言，選用如AD8271這類集成差動放大器，不僅能提升整體系統性能，也有助于降低長期維護和質量控制成本。
