在高速數字電路設計中，差分信號因其高抗干擾能力和低噪聲特性而被廣泛應用。然而，要充分發揮差分信號的優勢，必須遵循一系列嚴格的布線規則，以確保信號完整性與系統的可靠性。

確保差分對走線長度一致

差分接收器通過檢測正負信號的交越點來識別信號狀態，這意味著兩條差分信號線上的信號需同時到達接收端才能保證正常工作。因此，在PCB設計時，應特別注意使差分對內兩根走線的長度保持一致，避免因信號傳播時間差異導致的數據錯誤或誤碼率上升。

維持緊密的走線間距

為了最大化差分信號間的電磁耦合效果，減少外界噪聲的干擾，差分對內的兩根走線應盡量靠近布置。通常建議兩線之間的距離不超過介質厚度的兩倍。這種緊密布局有助于抵消外部干擾對兩個信號的相同影響，從而提升信噪比。

固定不變的走線間距

當差分對內部的走線間距發生變化時，會導致沿線阻抗不匹配，進而引發反射現象，影響信號質量。因此，在從驅動器到接收器的全程中，差分對內的走線間距應當保持恒定，以維持穩定的特性阻抗。

擴大差分對間的間隔

為了最小化相鄰差分對之間的串?dāng)_效應，不同差分對之間應留有足夠的空間。特別是在高頻應用中，較大的間距能夠顯著降低電磁干擾的風險，提高整體系統的穩定性。

優化接地層與電源層的距離

對于采用銅皮鋪地的設計方案，推薦將差分走線與地平面之間的最小間隙設置為走線寬度的三倍以上。這有助于減少寄生電容和電感對信號路徑的影響，特別是對于那些需要高精度濾波器響應的應用場景尤為重要。

引入適當?shù)男Ｕ胧?/strong>

在存在偏斜源的地方，適當引入彎曲校正可以有效減少由于制造工藝或材料特性引起的微小偏差。此外，避免使用90度急轉彎，并采取對稱布線策略也是重要的設計原則。如果需要添加測試點，則應確保其對稱放置且不引入額外的分支線路。

減少寄生效應

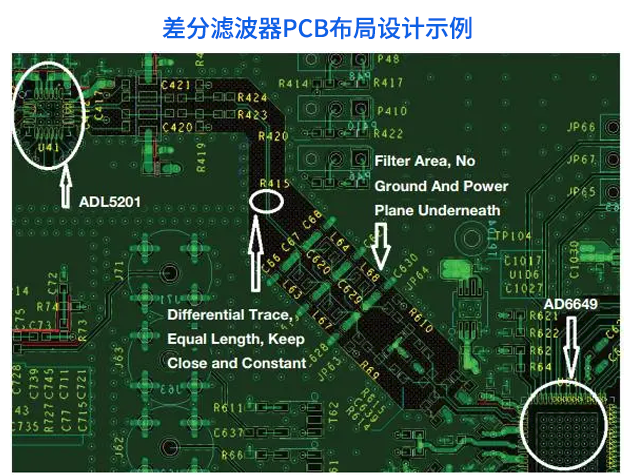

對于高頻電路而言，即使是少量的寄生電容和電感也可能嚴重影響濾波器性能。尤其是在差分IF濾波器設計中，寄生電容可能會極大地改變預期的濾波器響應曲線。為了避免這種情況的發生，應該避免在差分布線區域下方布置任何接地或電源層。

綜上所述，正確的差分信號布線不僅涉及基本的物理尺寸控制，還需要綜合考慮電磁兼容性、信號完整性和制造公差等多個方面。ADI公司提供的接收器參考設計板展示了如何在實際工程實踐中應用這些原則，例如ADL5201與AD6649之間構建的五階濾波器案例，該ADC具有14位分辨率和高達250 MHz的采樣率，適用于高性能通信系統。遵循上述指導原則可以幫助工程師設計出更加可靠高效的差分信號鏈路，滿足現代電子設備日益增長的需求。
