在工業自動化、電池管理系統（BMS）和分布式傳感器網絡中，工程師常常面臨一個關鍵挑戰：如何在保持信號完整性的同時，實現中央控制器與遠程從設備之間的長距離、隔離式SPI通信。傳統SPI接口由于傳輸距離短、抗干擾能力差，難以滿足復雜工業環境下的通信需求。那么，是否存在一種高效且可靠的解決方案，既能延長通信距離，又能實現電氣隔離？

答案是肯定的——ADI的LTC6820 isoSPI? 接口IC為此提供了理想的解決方案。代理銷售ADI旗下全系列IC電子元器件-中芯巨能為您介紹LTC6820核心優勢。如需LTC6820產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

一、傳統SPI通信的局限性

標準SPI接口是一種高速、全雙工的同步串行總線，廣泛用于微控制器與ADC、DAC、傳感器等外設之間的通信。然而，其物理特性決定了它僅適用于10米以內的短距離通信：

阻抗增加：隨著電纜長度增加，線路損耗加劇，導致信號衰減；

噪聲干擾：長線傳輸易受電磁干擾，降低信噪比（SNR）；

缺乏隔離：未隔離的SPI接口無法有效防止共模電壓或危險電壓對系統的損害。

為解決這些問題，通常需要添加中繼器、電平轉換器甚至復雜的光耦隔離電路，這不僅增加了設計復雜度，也影響了系統集成度。

二、LTC6820 isoSPI技術的核心優勢

LTC6820采用創新的差分編碼方式，將標準SPI信號轉換為可在雙絞線上長距離傳輸?shù)牟罘中盘枺畲笸ㄐ潘俾士蛇_1 Mbps，支持長達100米的傳輸距離。其核心優勢包括：

1. 高效雙向通信

通過單根雙絞線實現SPI主從設備間的雙向數據傳輸，無需多根控制線，簡化布線結構。

2. 電氣隔離能力強

配合外部脈沖變壓器，LTC6820可輕松實現數百伏級的電氣隔離，保護主控端免受高壓危害，同時提升共模抑制能力，確保測量精度。

3. 極低功耗與自動喚醒

在空閑模式下，典型電流僅為2 μA，并支持自動喚醒功能，適用于低功耗應用如電池監測系統。

4. 抗EMI性能優異

器件具備極低的電磁輻射與高抗擾度，適合在高噪聲工業環境中穩定運行。

5. 易于菊花鏈連接

多個LTC6820可串聯使用，實現“一主多從”的菊花鏈架構，非常適合電池組監測等應用場景。

三、實際應用分析：長距離SPI通信測試

在實際測試中，使用CAT5網線連接兩個LTC6820模塊時，通信距離可達100米，但數據速率會隨距離增加而下降。例如，在100米長度下，最大穩定速率約為0.5 Mbps，仍能滿足大多數工業控制場景的需求。

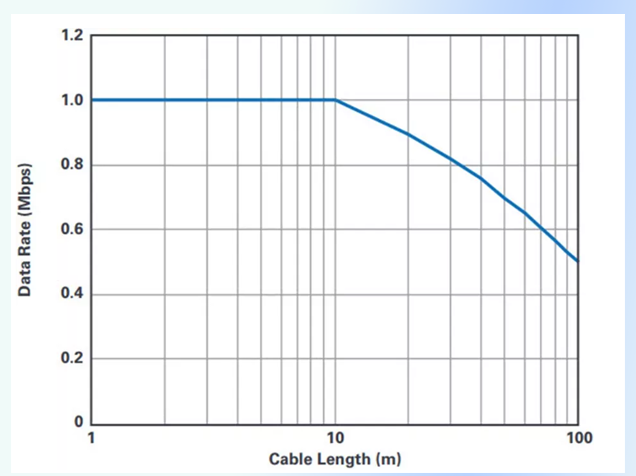

圖1展示了數據速率與電纜長度的關系曲線，表明該方案在不同距離下均可維持可靠通信。

圖1

四、典型應用場景

電池管理系統（BMS）

在鋰離子電池組中，各電池單元之間可能存在爆炸風險和高壓差，LTC6820提供的隔離通信能有效保障系統安全。

工業PLC與分布式IO系統

實現PLC主機與遠程從站之間的SPI信號隔離傳輸，提升系統魯棒性。

高溫/惡劣環境下的傳感器網絡

支持?40°C至+125°C寬溫范圍，適用于戶外或工業現場部署。

五、結論：是否可以在遠距離下實現可靠、低成本的SPI隔離通信？

LTC6820提供了一種簡單、高效且高度集成的解決方案，突破了傳統SPI接口的距離限制，同時實現了電氣隔離與抗干擾能力的全面提升。對于需要在復雜電磁環境下進行長距離、高可靠性通信的設計任務，工程師可以借助LTC6820顯著降低系統復雜度、提高穩定性，并縮短開發周期。因此，在工業自動化、汽車電子、能源管理等領域，LTC6820無疑是一個值得優先考慮的isoSPI通信接口選擇。
