在電動汽車、工業自動化、通信設備及儲能系統中，常需將高電壓（如30V至400V）轉換為±12V雙極性電源軌，以驅動運算放大器、ADC/DAC、傳感器和過程控制器等模擬電路。面對高溫、空間受限和效率要求嚴苛的應用場景，傳統線性穩壓方案因散熱問題難以勝任，亟需一種高效、緊湊的開關電源解決方案。

ADI的LT8315是一款集成630V/300mA MOSFET的高壓?jiǎn)纹D(zhuǎn)換器，支持18V至560V寬輸入范圍，內置啟動電路與高壓檢測功能，非常適合用于構建雙極性輸出電源系統。代理銷售ADI旗下全系列IC電子元器件-中芯巨能為您將介紹兩種基于LT8315的拓?fù)浣Y(jié)構：隔離型反激式穩壓器與非隔離型雙電感降壓穩壓器，分別適用于對電氣隔離有需求或追求高效率的小型化應用。如需LT8315產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

一、隔離型雙極性反激式穩壓器設計

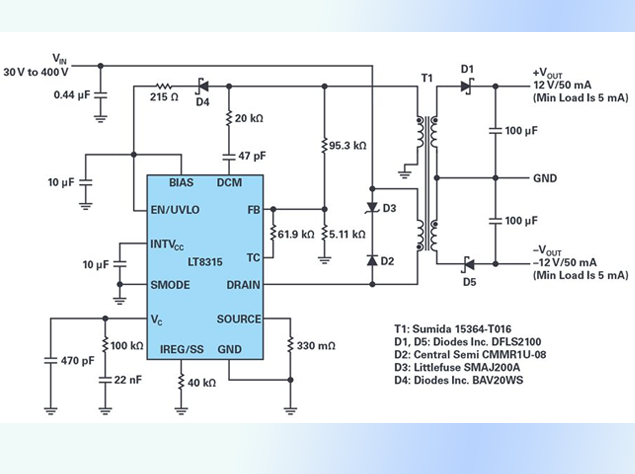

圖1所示為采用LT8315構建的隔離型±12V反激式電源，輸入電壓范圍為30V至400V，輸出電流可達50mA。該方案使用一個具有增強絕緣等級（3kV）的變壓器，實現一次側與二次側的電氣隔離，適用于車載、工業及醫療類設備。

圖1

LT8315通過采樣變壓器第三繞組的反射電壓進行反饋控制，無需使用光耦合器，從而消除了傳統方案中的老化、延遲和增益漂移問題。其準諧振邊界導通模式（BCM）可有效降低MOSFET導通損耗，并減少電磁干擾（EMI）。

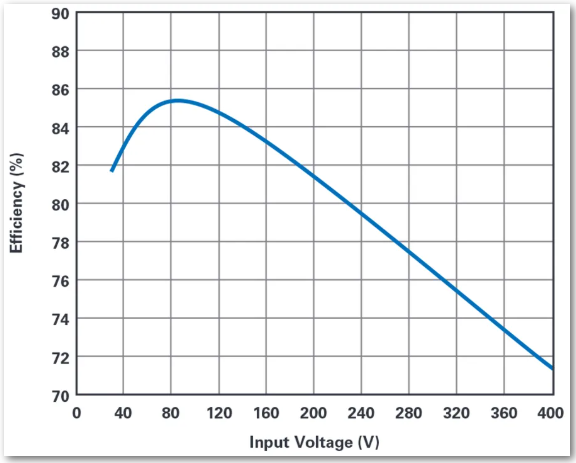

測試數據顯示，在70V輸入、兩路負載均為50mA時，系統峰值效率達85.3%（見圖2）。兩個輸出均可獨立調節，實現±5%以內的負載調整率，滿足精密模擬供電需求。

圖2

二、非隔離型雙電感降壓穩壓器設計

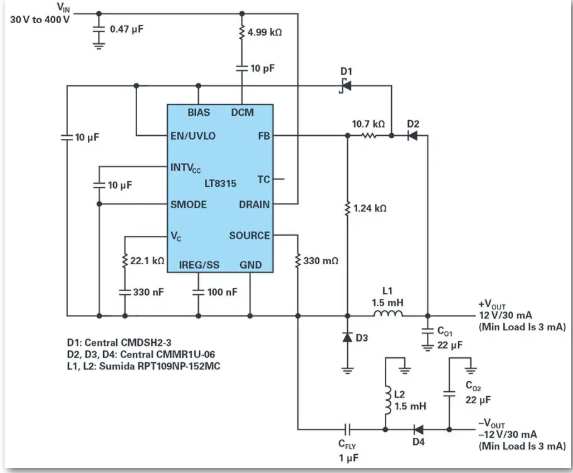

對于無需隔離、強調成本與尺寸的應用，可采用圖3所示的非隔離型雙電感拓?fù)浣Y(jié)構。該方案僅需LT8315、兩個電感、數個二極管和電容即可實現±12V輸出，每路最大輸出電流為30mA。

圖3

LT8315的GND引腳在此拓?fù)渲凶鳛殚_關節點使用，連接至L1和L2的公共端。正輸出通過D2和電阻分壓反饋至FB引腳進行調節；負輸出則借助飛跨電容CFLY和L2構成的回路實現間接調節。由于CFLY電壓等于正輸出電壓，因此負輸出電壓可穩定跟隨正輸出變化。

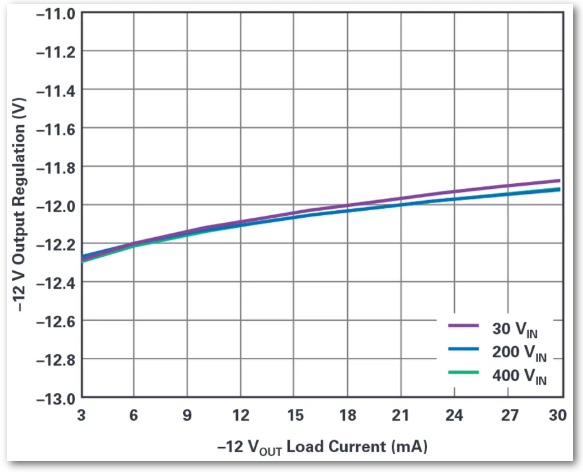

實驗表明，在30V輸入條件下，該電路效率可達87%。圖4展示了不同輸入電壓下負輸出的負載調整曲線，顯示在3mA至30mA負載范圍內，調節精度保持在±5%以內。

圖4

三、關鍵設計注意事項

布局優化：LT8315的GND焊盤應限定于裸露區域，避免成為高頻噪聲源；

反饋路徑設計：D2防止FB放電，同時D3與D2壓降相互抵消，確保反饋精度；

熱管理：TSSOP封裝具備良好的散熱能力，但在高輸入電壓與滿載條件下仍需注意PCB銅箔面積；

EMI抑制：合理布線并增加輸入濾波電容，有助于降低傳導與輻射噪聲。

四、LT8315主要特性總結

輸入電壓范圍：18V 至 560V

集成630V/300mA MOSFET，節省外部元件

支持準諧振邊界模式操作，提升效率

內置軟啟動、過流保護、欠壓鎖定與溫度補償

低靜態電流（70μA），適合輕載應用

支持Burst Mode?工作模式，降低輕載紋波

9mm × 11.25mm TSSOP封裝，適用于高密度設計

五、結語

LT8315憑借其高壓集成能力與靈活的拓?fù)溥m應性，為工程師提供了一種高效的雙極性電源解決方案。無論是需要電氣隔離的反激式設計，還是追求小型化的雙電感降壓結構，LT8315都能在寬輸入電壓范圍內提供穩定、精準的±12V輸出。
