在工業、汽車和通信電源系統中，高壓隔離反激式轉換器廣泛用于將數百伏的輸入電壓轉換為穩定的低壓輸出。傳統設計通常依賴光耦合器來實現初級側與次級側之間的反饋隔離，以確保輸出電壓穩定。然而，光耦合器存在老化、增益漂移和傳播延遲等問題，不僅增加了電路復雜性，還降低了系統的長期可靠性。

Analog Devices的LT8316是一款無需光耦合器即可實現高精度穩壓的高壓反激式控制器。它通過采樣變壓器第三繞組上的反射電壓進行反饋控制，省去了次級側基準源和光耦器件，簡化了設計流程并提升了穩定性。代理銷售Analog Devices（簡稱：ADI）旗下全系列IC電子元器件-中芯巨能為您介紹LT8316產品優勢及工作原理。如需LT8316產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

一、LT8316核心特性與工作原理

LT8316支持16V至600V的寬輸入電壓范圍，最大可擴展至800V。其主要技術特點包括：

準諧振邊界導通模式（BCM），降低開關損耗；

75μA低靜態電流，適用于輕載高效運行；

支持恒流/恒壓雙模式調節；

內置軟啟動、可編程限流及欠壓鎖定保護；

采用20引腳TSSOP封裝，具備高電壓引腳間距，增強安全性。

該器件通過檢測變壓器第三繞組的電壓波形，在次級電感電流接近零時完成輸出電壓采樣，從而實現精確負載調整。此方法消除了對外部補償網絡的需求，減少了元件數量，提高了響應速度。

二、無需光耦的穩壓機制分析

LT8316利用變壓器第三繞組的電壓變化反映輸出電壓狀態。當主開關關斷后，能量從初級傳遞到次級，此時第三繞組的電壓與輸出電壓成比例。控制器內部比較器對采樣電壓與參考值進行比較，動態調節開關頻率，從而維持輸出穩定。

這種“無光耦”反饋機制的優勢在于：

消除光耦老化帶來的增益變化；

簡化反饋環路設計，提高系統穩定性；

降低PCB布局復雜度，節省空間；

提升整體效率，特別是在輕載條件下。

三、如何實現更高輸入電壓與更低啟動電壓？

盡管LT8316額定工作電壓為600V，但通過在VIN引腳前串聯高壓齊納二極管，可將其擴展至800V輸入應用。例如，使用220V齊納管可將芯片供電限制在安全范圍內，同時允許輸入電壓達到800V。然而，該方案會提高最小啟動電壓（約260V）。對于需要在較低電壓下啟動的應用（如電池供電或冷啟動場景），可通過添加一個由齊納二極管和MOSFET組成的穩壓電路，使LT8316在低于260V時也能正常工作。

四、非隔離降壓拓?fù)渲械撵`活應用

LT8316不僅適用于隔離型反激拓?fù)洌部捎糜诜歉綦x降壓轉換器。在這種配置中，GND引腳連接至開關節點，控制器僅在開關節點為低電平時檢測輸出電壓，實現類似反激結構的準諧振控制。圖5所示的降壓電路在800V輸入下仍能提供穩定輸出，并保持高達91%的峰值效率。為進一步降低啟動電壓，可在VIN引腳前端加入穩壓電路，并增加兩個保護二極管防止晶體管擊穿。

五、性能實測與關鍵指標驗證

測試數據顯示，在多種輸入電壓下，LT8316均能實現±5%以內的負載調整率和優異的效率表現（見圖1、圖2、圖3、圖4）。即使在無光耦情況下，輸出電壓穩定性依然優秀，滿足工業級應用需求。

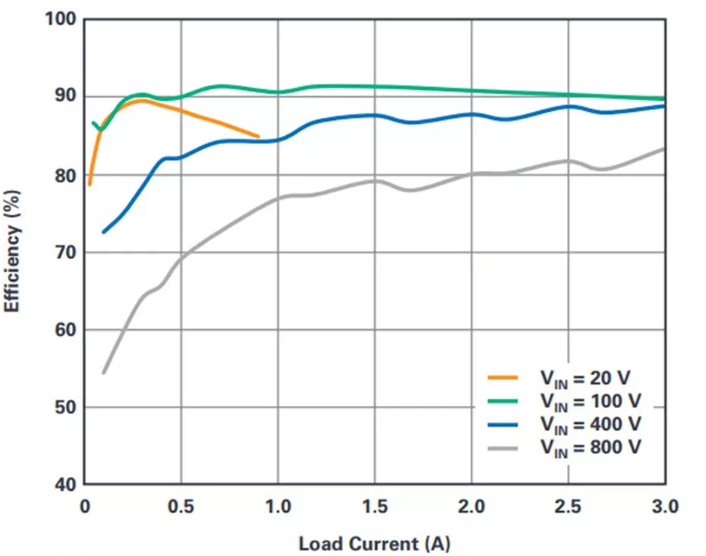

圖1

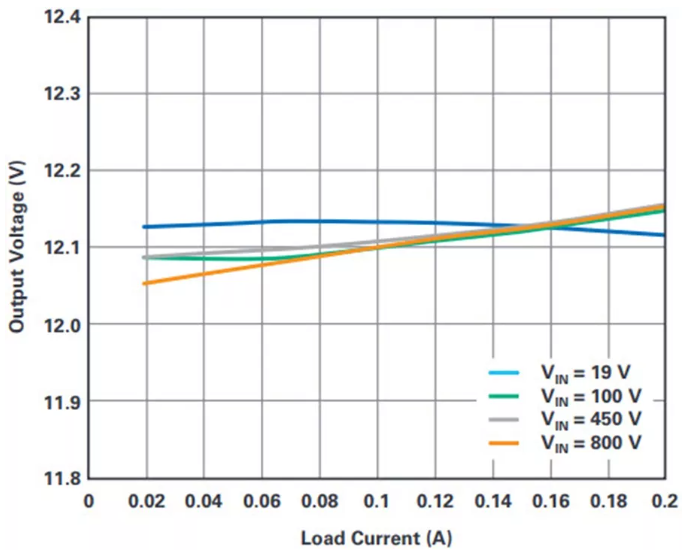

圖2

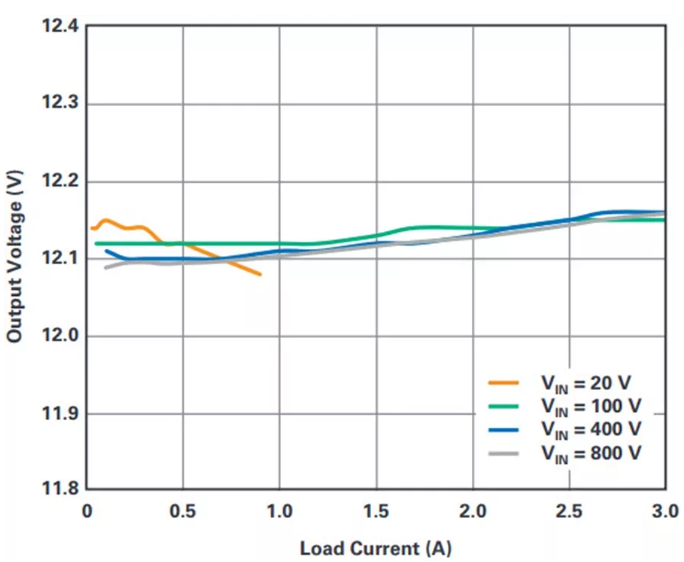

圖3

圖4

此外，突發模式（Burst Mode?）進一步優化了輕載效率，靜態功耗低至75μA，非常適合對能耗敏感的設計。

六、總結：是否可以不依賴光耦實現高壓電源穩壓？

答案是肯定的。LT8316通過創新的無光耦反饋架構，結合準諧振控制策略，成功實現了高輸入電壓下的高精度穩壓。它不僅降低了系統復雜性和成本，還提升了長期可靠性，適用于從工業控制到醫療設備、電信電源等多種應用場景。
