在電池管理系統中，PTC熱敏電阻器常用于限制電池之間的峰值電流，尤其是在輔助電池與主電池組之間的平衡過程中。本文將詳細介紹PTC熱敏電阻的工作原理、如何預測平衡電流，以及具體的電路設計實例，幫助工程師更好地理解和應用這一技術。

PTC熱敏電阻的工作原理

PTC熱敏電阻器是一種具有正溫度系數的電阻元件，其電阻值會隨著溫度的升高而顯著增加。在電池平衡電路中，PTC熱敏電阻器的作用是限制AUX電池與主電池之間的峰值電流。當AUX電池與主電池之間的差分電壓（VDIFF）較小時，流過PTC的電流較低，其溫度也較低，此時PTC表現出恒定電阻的特性。然而，當VDIFF增加時，流過PTC的電流增大，其溫度隨之升高。當PTC的溫度達到其居里點時，電阻會急劇增加，從而限制電流的進一步增大。這種特性使得PTC在VDIFF增加時能夠起到恒定功率器件的作用，有效限制通過的電流。

預測平衡電流的方法

為了準確預測LTC3305中的平衡電流，需要繪制AUX電池與主電池之間的總電路電阻的電流-電壓（I-V）曲線，并將其疊加在PTC的I-V靜態特征曲線上。PTC的I-V特征曲線可以從供應商處獲取，也可以通過實驗室測試得到。總電路電阻包括AUX電池的等效串聯電阻（ESRAUX）、主電池的等效串聯電阻（ESRBAT）、MOSFET開關的導通電阻（RDS(ON)）以及PTC電阻（RPTC）。

在LTC3305的應用中，當對BAT1和BAT4進行平衡時，電路中有4個串聯的MOSFET開關；而對BAT2和BAT3進行平衡時，電路中有5個串聯的MOSFET開關。電池和AUX電池之間的任何互連電阻都可以計入各自的ESR中。總電阻（RTOTAL）的計算公式如下：

其中，NFET為串聯MOSFET開關的數量。

設計實例

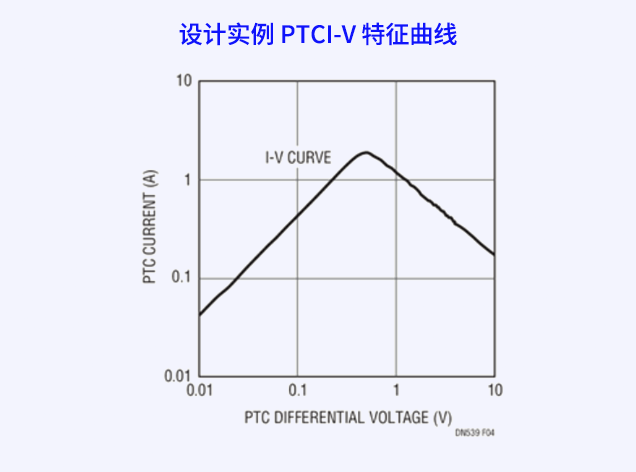

以下是一個具體的電路設計實例。假設采用的PTC熱敏電阻型號為PTGLASARR27M1B51B0，其跳變電流為1.9 A，冷電阻為0.27 Ω。通過實驗室測試得到的PTC I-V曲線如圖1所示。

圖1

AUX電池和主電池的ESR分別為100 mΩ和50 mΩ，四個MOSFET開關的RDS(ON)均為10 mΩ。根據上述公式，可以計算出每個電池和AUX電池之間的VDIFF：

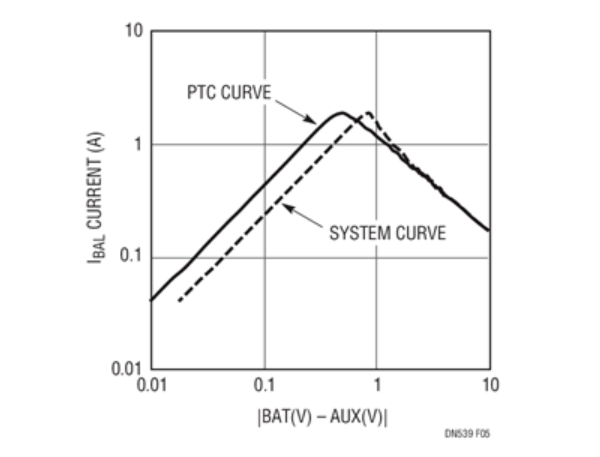

圖2展示了流經系統的電流與不同VDIFF值以及流過PTC的電流（或平衡電流IBAL）之間的關系曲線。系統曲線是平衡電流隨VDIFF變化的軌跡。由于電路內部寄生電阻引起的附加電壓降，差分跳變電壓會高于PTC的跳變電壓。隨著差分電壓的增加，兩根曲線逐漸重疊，因?yàn)榇藭r(shí)RPTC在RTOTAL中占主導地位。

圖2

當差分電壓高于跳變電壓（VTRIP）時，由于PTC電阻不斷增加，平衡電流會降低。對于低于VTRIP的差分電壓，平衡電流等于差分電壓除以總電路電阻。例如，當電池電壓為12.5 V，AUX電池電壓為12.0 V時，計算得到的平衡電流為1.12 A，與圖2中的I-V曲線一致。

LTC3305能夠有效平衡串接式鉛酸電池組和輔助蓄電池兩端的電壓。通過使用PTC熱敏電阻，可以精確控制平衡電流。利用PTC熱敏電阻的跳變電流和冷電阻參數，結合其他平衡電路的寄生電阻，可以針對不同差分電壓預測平衡電流。這種設計方法為工程師提供了一種可靠的電池平衡解決方案，有助于提高電池系統的安全性和性能。
