在電子電路設計中，數據手冊是工程師最寶貴的參考資料之一。然而，許多電路故障往往源于對數據手冊的誤讀或忽視，尤其是對絕對最大額定值的誤解。本文將深入探討絕對最大額定值的重要性，并解答一些常見問題，幫助工程師避免因超出這些額定值而導致的電路故障。

絕對最大額定值的定義與意義

絕對最大額定值是數據手冊中列出的器件可以承受的最大工作條件，包括電壓、電流、溫度等參數。這些額定值是器件能夠承受的極限條件，而不是其正常工作的推薦條件。超出這些額定值可能會導致器件永久性損壞，甚至可能引發安全問題。

例如，當輸入電壓超過絕對最大額定值時，可能會導致運算放大器的輸入差分對擊穿，從而產生過大的故障電流。這種電流不僅會改變器件的參數性能，還可能導致金屬遷移，最終對器件造成不可逆的損壞。因此，工程師在設計電路時，必須嚴格遵守?cái)?shù)據手冊中規定的絕對最大額定值。

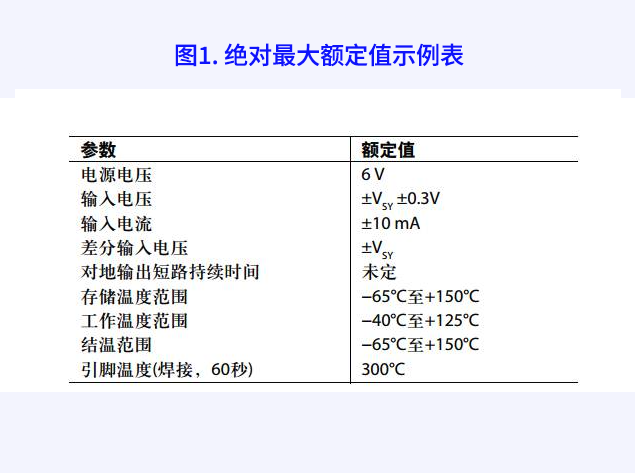

絕對最大額定值表的內容

數據手冊中的絕對最大額定值表通常列出以下內容：

電壓：包括電源電壓、輸入電壓和差分輸入電壓的最大值。

電流：允許的最大輸入電流和輸出電流。

溫度：器件能夠承受的最高工作溫度和存儲溫度。

這些參數的額定值是器件設計的極限，不能作為正常工作條件的參考。長期在接近絕對最大額定值的條件下工作，會降低器件的可靠性和壽命。

常見問題解答

Q1：放大器的工作參數可以略微高于絕對最大額定值嗎？

絕對不可以。絕對最大額定值是器件能夠承受的極限條件，而不是正常工作的條件。超出這些額定值可能會導致器件立即損壞，或者在長期使用中逐漸退化。

Q2：當超過絕對最大額定值時，器件會立即發生故障嗎？

不一定。當超過絕對最大額定值時，可能會出現以下幾種情況：

立即故障：如果施加的電壓或電流遠超額定值，器件可能會立即損壞。例如，對一個6 V的CMOS放大器施加30 V的電源電壓，可能會導致內置晶體管或結點立即擊穿。

延遲故障：在短時間內超出額定值可能不會立即導致故障，但長期超出額定值會導致器件性能下降，甚至最終損壞。例如，對6 V的放大器施加7 V的電壓可能在短時間內不會導致故障，但長期過壓會削弱結點，最終導致器件失效。

性能下降與過熱：過大的輸入電流或電壓可能導致器件性能下降和結點過熱，最終導致故障。即使不超過結點的熱限值，較高的工作溫度也會大幅縮短器件的壽命。

輸入電壓與保護措施

運算放大器的輸入電壓范圍通常受到輸入級架構和ESD保護二極管的限制。輸入電壓不應超過電源電壓加上一個二極管壓降（約300 mV至700 mV）。如果輸入電壓超過絕對最大額定值，可能會導致器件損壞。

在某些情況下，未供電的運算放大器輸入端可能存在電壓，這可能會違反絕對最大額定值限制。為解決這一問題，可以使用集成輸入過壓保護的放大器。例如，ADI的ADA4091-2過壓保護精密放大器允許輸入電壓比電源電壓高或低25 V，而不會對器件造成損壞。

輸入電流的限制

絕對最大額定值表還包括輸入端允許的最大輸入電流。如果數據手冊中未明確說明最大輸入電流，建議將輸入電流限制在5 mA以下。如果預計輸入電流可能超過絕對最大值，可以在輸入端插入串聯電阻來限制電流。但需要注意的是，這種方法可能會引入額外的噪聲和失調電壓。

絕對最大額定值是器件能夠承受的極限條件，而不是其正常工作的條件。工程師在設計電路時，必須嚴格遵守?cái)?shù)據手冊中規定的絕對最大額定值，以避免器件損壞和降低可靠性。為了延長器件的使用壽命，建議在設計中留有足夠的安全裕量。此外，對于可能超出額定值的應用場景，應考慮使用具有過壓保護功能的器件。通過重視絕對最大額定值，工程師可以有效降低電路故障的風險，確保設計的可靠性和穩定性。
