在當今的工業自動化和樓宇控制系統中，對高效、靈活且可靠的輸入/輸出（I/O）解決方案的需求日益增長。AD74413R作為一款軟件可配置的四通道I/O芯片，憑借其強大的功能和高度的靈活性，為樓宇和過程控制應用提供了理想的解決方案。

AD74413R技術參數詳解

一、功能強大的單芯片解決方案

AD74413R是一款集多種功能于一體的單芯片I/O解決方案。它包含一個16位∑-Δ模數轉換器（ADC）和四個可配置的13位數模轉換器（DAC），能夠提供四個可配置的輸入/輸出通道。這些通道可以通過串行外設接口（SPI）進行軟件配置，支持多種模式，包括電壓輸出、電流輸出、電壓輸入、外部供電電流輸入、環路供電電流輸入、外部RTD測量、數字輸入邏輯和環路供電數字輸入。這種高度的靈活性使得AD74413R能夠適應各種復雜的工業應用場景。

二、高精度與高可靠性設計

AD74413R內置了一個高精度2.5 V內部基準電壓源，用于驅動DAC和ADC，確保了信號轉換的高精度和穩定性。此外，該芯片還具備多種保護和診斷功能。例如，它能夠承受±40 V直流電壓的螺紋端子輸入，并且配備了線路保護裝置，防止電力從螺紋端子流向電源，從而避免了因接線錯誤導致的設備損壞。內部還集成了溫度傳感器，精度達到±5°C，能夠?qū)崟r監測芯片的工作溫度，確保系統的安全運行。

三、豐富的診斷功能與用戶友好性

AD74413R提供了全面的片內診斷功能，包括開路和短路檢測，能夠及時發現系統中的故障并發出警報。這些診斷功能不僅提高了系統的可靠性，還降低了維護成本。此外，AD74413R還支持用戶可配置的模式，通過SPI接口可以輕松設置和調整各個通道的工作模式，使得系統集成和調試變得更加簡單高效。

四、廣泛的應用場景

AD74413R適用于多種工業自動化和樓宇控制應用，包括過程控制、工廠自動化、電機驅動器和樓宇控制系統。其軟件可配置的四通道輸入/輸出電路、高精度ADC和DAC、以及豐富的診斷功能，使其能夠滿足不同應用場景下的多樣化需求。例如，在過程控制中，AD74413R可以用于精確測量和控制溫度、壓力等參數；在工廠自動化中，它可以驅動電機或控制閥門；在樓宇控制系統中，它可以用于監測環境參數或控制照明系統。

五、技術規格與封裝

AD74413R的16位∑-Δ ADC具備可選的50 Hz和60 Hz抑制性能，能夠有效抑制電網頻率干擾，確保測量信號的準確性。13位單調DAC能夠?qū)崿F(xiàn)真正零電壓輸出，通過內部電荷泵實現高精度的電壓調節。此外，AD74413R還兼容HART通信協議，支持工業現場的遠程通信需求。芯片采用64引腳LFCSP封裝，工作溫度范圍為-40°C至+105°C，能夠適應各種惡劣的工作環境。

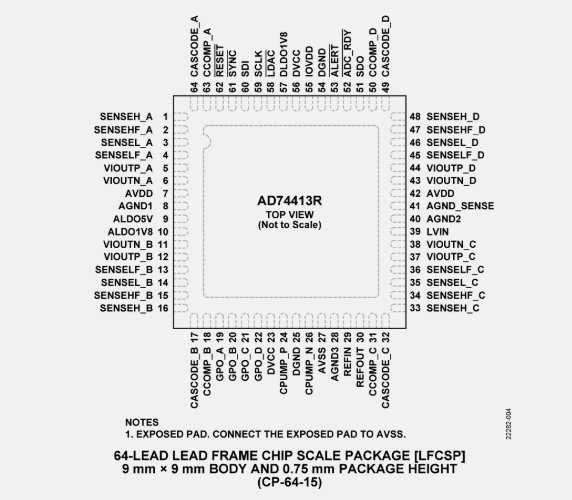

AD74413R引腳圖

AD74413R可選型號

AD74413RBCPZ

AD74413RBCPZ-RL7

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

AD74413R憑借其軟件可配置的四通道設計、高精度ADC和DAC、豐富的診斷功能以及可靠的架構，為工業自動化和樓宇控制系統提供了一個高效、靈活且可靠的I/O解決方案。它不僅能夠滿足多種工業應用場景的需求，還通過其強大的診斷功能和用戶友好的設計，降低了系統的維護成本和調試難度。隨著工業自動化技術的不斷發展，AD74413R必將成為推動行業進步的重要力量。
