壓擺率（Slew Rate）是衡量運算放大器輸出信號建立時間的重要指標，它直接關系到Low to High和High to Low兩種狀態轉換的速度。在芯片設計中，許多參數相互制約，例如帶寬與功耗之間的平衡。通常來說，更高的帶寬意味著更大的功耗。而在運算放大器的設計中，壓擺率往往與單位增益帶寬密切相關，這意味著為了實現高壓擺率，需要選擇具有更高單位增益帶寬的產品，這不可避免地增加了功耗。

對于各種運動控制系統而言，特別是那些涉及馬達驅動電流、電壓檢測的應用，快速響應速度至關重要。除了放大回路能夠迅速處理信號外，輸出信號也需要快速穩定下來，以便控制系統能及時識別信號變化。為此，增強壓擺率的運算放大器應運而生，旨在滿足這些高性能需求。

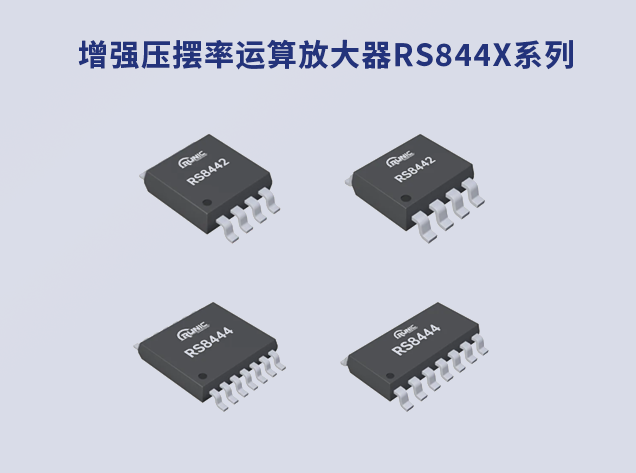

江蘇潤石科技RS844x系列運算放大器是在RS846xP的基礎上進行優化改進的產品。通過采用SR加速設計電路，縮小增益帶寬積以降低芯片功耗，同時進一步優化了PSRR（電源紋波抑制比）、CMRR（共模抑制比）等關鍵參數，使其更加適合低功耗應用場景。RS844x采用了高壓BCD工藝設計，具備以下主要特性：

高壓擺率：典型值為15V/μs，最小值為9V/μs；

單位增益帶寬：3.8MHz；

輸入失調電壓：低至0.8mV（Typ）；

輸入偏置電流：低至10pA；

低功耗：每通道僅需0.44mA；

過載恢復時間：0.5μs；

軌對軌輸出；

電源紋波抑制比（PSRR）：120dB；

共模抑制比（CMRR）：120dB；

開環增益：120dB；

工作電壓范圍廣：從3.0V到32V；

擴展工業級工作溫度范圍：從-40°C到125°C。

RS844x系列提供了多種封裝形式，包括標準SOP8和MSOP8封裝（適用于RS8442），以及標準SOP14和TSSOP14封裝（適用于RS8444）。這些封裝尺寸和管腳定義都與市場上現有的通用產品兼容，方便用戶進行替換和升級。

該系列產品型號豐富，包括RS8442、RS8444、RS8447、RS8448、RS8449以及RS8461P、RS8462P、RS8464P等。每一款產品都有其特定的應用場景和優勢，可以滿足不同客戶的需求。如需RS844x系列產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

總的來說，RS844x系列運算放大器不僅提高了壓擺率，還優化了多項性能指標，在保證高精度的同時顯著降低了功耗。這一系列產品的推出，標志著運算放大器技術的一大進步，特別是在運動控制系統的應用中，它們能夠提供更快的響應速度和更高的穩定性，幫助工程師們開發出更高效、可靠的系統解決方案。無論是在工業自動化、醫療設備還是消費電子領域，RS844x系列都能發揮重要作用，成為眾多應用的理想選擇。
