RS1520是江蘇潤石一款采用Pipeline架構設計的14位單通道模數轉換器（ADC），集成了片上采樣保持電路和時鐘占空比穩定器，支持全差分輸入。該芯片能夠提供最高40MSPS的轉換速率，在整個工作電壓和溫度范圍內表現出色的動態性能，適用于對精度和速度有高要求的應用場景。RS1520可替代AD9649。

RS1520主要特性

高分辨率與快速轉換：單通道14位分辨率，支持最高40MSPS的轉換速率。

低功耗設計：在20MSPS下功耗僅為53.8mW，在40MSPS下為81.4mW（正弦波輸入）；待機模式下功耗降至15mW。

內置參考電壓與采樣保持：集成精準的1.0V內部參考電壓，同時也支持外部基準電壓輸入，允許用戶根據需要調整滿量程范圍。

優異的線性度：典型積分非線性（INL）為±0.65LSB，最大值在全溫范圍內為±2LSB；微分非線性（DNL）為±0.45LSB，全溫范圍內最大值為-1~0.7LSB。

增益誤差控制：典型增益誤差為±0.8%FSR。

寬泛的工作電壓：模擬單元工作電壓為1.7V至1.9V（典型應用1.8V），數字單元支持1.7V至3.6V。

多種編碼格式支持：包括偏移碼、補碼、格雷碼及隨機碼等。

同步時鐘對齊延時控制：可編程設置以優化系統同步。

擴展工業溫度范圍：支持從-40°C到85°C的操作環境。

兼容性與易用性：管腳定義完全兼容AD9649，便于現有設計的無縫替換；提供SPI串行端口控制接口，簡化配置與調試過程。

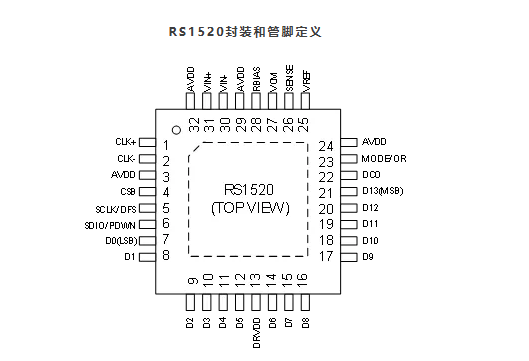

RS1520封裝引腳圖

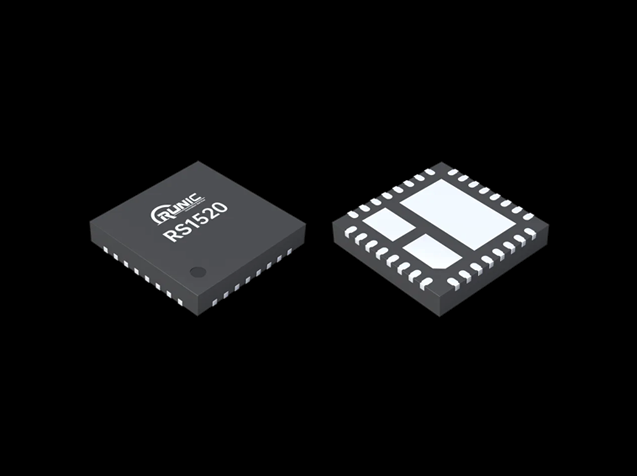

RS1520采用緊湊的32引腳QFN5x5封裝，不僅節省了PCB空間，還確保了良好的電氣性能和散熱效率。

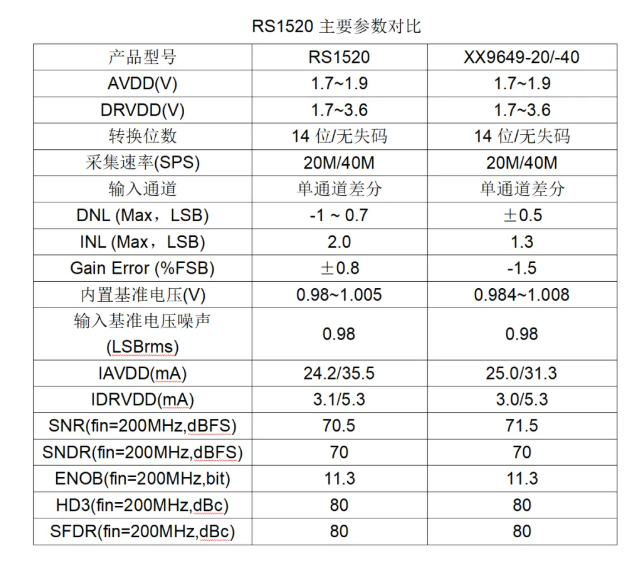

RS1520與AD9649主要參數對比

如需RS1520產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

總結

RS1520以其卓越的技術參數和靈活的設計選項，成為高速數據采集系統的理想選擇。它不僅滿足了現代電子設備對于高精度、快速響應的需求，而且通過其低功耗特性和廣泛的溫度適應性，進一步增強了系統的可靠性和適用性。無論是通信基礎設施、醫療成像還是測試測量領域，RS1520都能提供穩定且高效的性能表現。
