AiP1307是中微愛芯一款低功耗、全BCD碼的時鐘/日歷實時時鐘（RTC）電路，內置56字節非易失性SRAM。該芯片通過兩線雙向I2C總線進行地址和數據的串行傳輸，提供秒、分、時、日期、月份、年份等時間信息，并能自動調整每個月的天數，支持至2100年的閏年補償。時鐘可設置為24小時或12小時格式，其中12小時格式包含上午(AM)/下午(PM)指示。

AiP1307具備內置電源檢測電路，能夠在主電源故障時自動切換到備用電源，確保計時功能持續不斷。即使在備用電池供電的情況下，RTC依然保持精確運行，適用于需要長時間穩定計時的應用場景。

AiP1307主要特點

全面的時間管理：支持秒、分鐘、小時、星期、日期、月份、年份的計數，并具有至2100年的閏年補償功能。

內置存儲：56字節非易失性SRAM，可用于保存額外的數據。

標準接口：采用兩線串行I2C接口，便于與微控制器或其他數字系統集成。

多功能輸出：提供可編程方波輸出，滿足不同應用場景需求。

智能電源管理：內置自動掉電檢測和電源切換電路，確保在主電源失效時無縫切換到備用電源。

超低功耗：在備用電源模式下，工作電流小于500nA，延長了電池壽命。

寬溫操作范圍：可在-40°C至+85°C的工作溫度范圍內穩定運行。

緊湊封裝：提供DIP8和SOP8兩種封裝形式，方便設計布局。

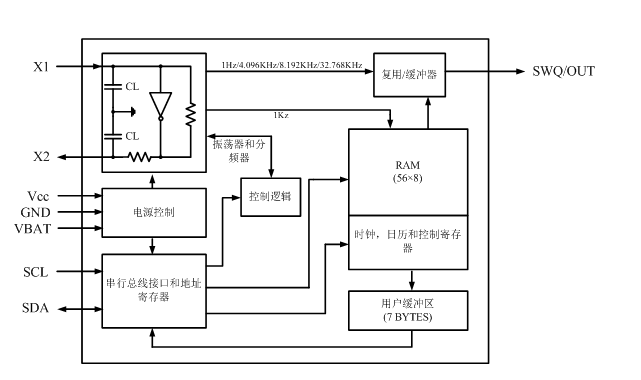

AiP1307電路框圖

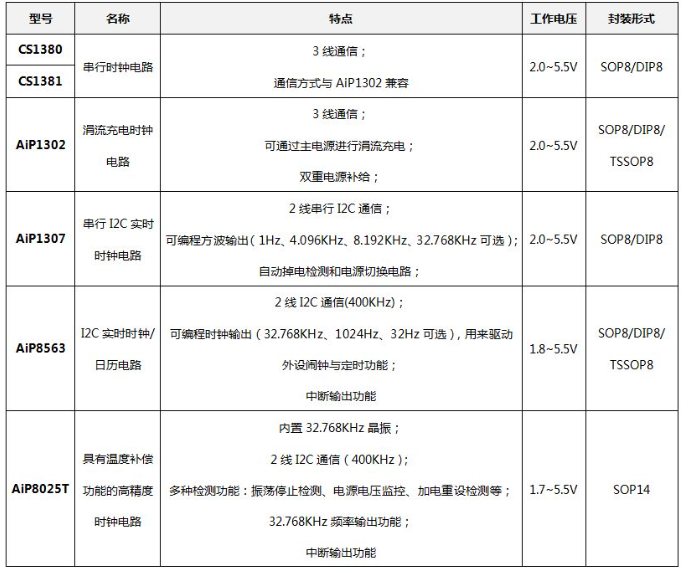

實時時鐘電路選型表

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

總結

AiP1307以其低功耗特性、豐富的功能集以及穩健的電源管理系統，成為各類嵌入式系統中理想的實時時鐘解決方案。無論是消費電子、工業控制還是通信設備，這款RTC都能提供準確可靠的時間基準，同時其內置的非易失性SRAM也為用戶數據存儲提供了便利。
