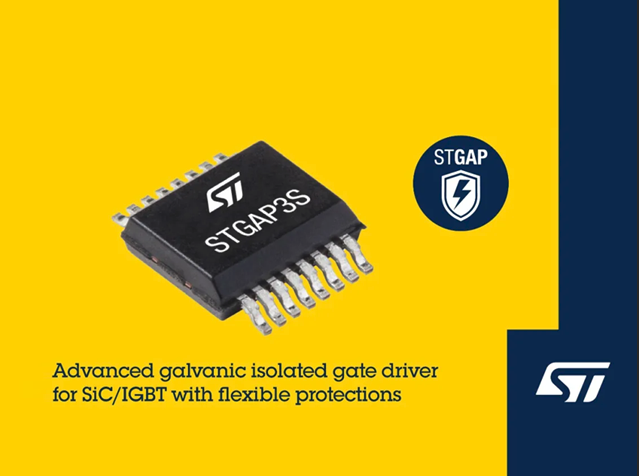

意法半導體（STMicroelectronics）推出的STGAP3S系列碳化硅（SiC）和IGBT功率開關柵極驅動器，憑借其最新的電隔離技術、優化的去飽和保護功能以及靈活的米勒鉗位架構，為工業電機驅動裝置及電源和能源應用帶來了顯著的性能提升和可靠性增強。該系列產品適用于空調、工廠自動化、家電等廣泛領域，并特別適合于充電站、儲能系統、功率因數校正（PFC）、直流-直流轉換器和太陽能逆變器等高要求的應用場景。

先進的電隔離技術

STGAP3S系列在柵極驅動通道與低壓控制和接口電路之間采用了增強型電容隔離技術，能夠承受高達9.6kV的瞬態隔離電壓（VIOTM），并且共模瞬態抗擾度（CMTI）達到了200V/ns。這一先進技術不僅提高了系統的整體可靠性，還有效減少了電磁干擾的影響，確保了長時間穩定運行。這種高水平的隔離能力對于保障人身安全和設備正常工作至關重要，特別是在惡劣環境下工作的工業設備中尤為重要。

優化的保護機制

為了進一步提高系統的安全性，STGAP3S集成了多種保護機制。其中，去飽和保護功能可以對外部功率開關管進行過載和短路保護，允許使用外部電阻來調整關斷策略，從而最大限度地發揮保護作用，同時避免產生不必要的過壓尖峰。此外，欠壓鎖定（UVLO）保護功能可以在驅動電壓不足時防止導通，確保系統始終處于安全狀態。這些特性共同作用，使得即使在極端條件下也能保證功率器件的安全性和長壽命。

靈活的米勒鉗位架構

STGAP3S系列內置的米勒鉗位架構為外部N溝道MOSFET提供了一個預驅動器，賦予設計人員更大的靈活性以選擇合適的干預速度。這有助于防止感應導通現象的發生，并且避免交叉導通問題，進而提升了整個系統的效率和穩定性。通過這種方式，STGAP3S不僅簡化了設計流程，還增強了對復雜工況下電力電子系統的適應性。

多樣化的產品選項

針對不同應用場景的需求，STGAP3S提供了多種產品型號供開發者選擇。其中包括支持10A拉/灌電流和6A拉/灌電流的版本，每個版本都具備不同的欠壓鎖定（UVLO）和去飽和干預閾值設置。這種多樣化的配置使得工程師可以根據所選用的具體SiC MOSFET或IGBT功率開關管特性，挑選最適合的設計方案，確保最佳性能表現。故障情況下，去飽和、UVLO和過熱保護信息將通過兩個專用的開漏診斷引腳反饋給控制器，便于實時監控和維護。

總之，意法半導體的STGAP3S系列柵極驅動器以其卓越的技術特點和廣泛的適用性，在推動現代電力電子系統向更高效率、更可靠的方向發展方面發揮了重要作用。無論是工業電機驅動還是可再生能源轉換裝置，STGAP3S都能為用戶提供一個強大而可靠的解決方案，助力實現綠色高效的未來能源管理目標。
