Intersil（現已經被瑞薩電子收購）推出的ISL54216是一款專為便攜式電子設備設計的高性能單電源雙通道SP3T（單刀三擲）模擬開關。這款器件能夠在一個通用耳機連接器中實現USB 2.0高速、全速以及UART數據信號的多路復用，特別適用于個人媒體播放器等需要在多個差分?jǐn)?shù)據源之間靈活切換的應用場景。它不僅支持7V到4.6V的寬電壓范圍，還優化了低導通電容和高帶寬特性，以確保最小失真地傳輸高速數據信號。

ISL54216產品概述

ISL54216的設計旨在解決現代便攜式電子產品面臨的挑戰——即如何在有限的空間內集成多種功能，同時保持高效能和可靠性。該器件采用單電源供電模式，工作電壓范圍為2.7V至4.6V，這意味著它可以兼容各種類型的電池供電裝置。通過其內部的兩個SP3T開關，ISL54216能夠在三個不同的差分?jǐn)?shù)據源之間進行選擇，從而允許USB 2.0高速（480Mbps）和/或UART數據信號的多路復用，這對于個人媒體播放器和其他便攜式設備來說至關重要。

ISL54216性能特點

卓越的數據傳輸能力：所有端口均支持USB 2.0高速（480Mbps）和全速（12Mbps）信號傳輸，并且每個端口都具備UART功能，擴展了應用靈活性。

軌到軌擺動：此特性使得ISL54216可以有效地傳遞UART和全速USB信號，保證了數據完整性不受影響。

低導通電容與高帶寬：@240MHz時僅4pF的低導通電容和高達800MHz的-3dB頻率，確保了最小的邊沿和相位失真，提供了優質的信號傳輸質量。

COM引腳增強：COM引腳允許負擺幅至-2V，并能承受高達5.5V的過壓，增加了系統的魯棒性和安全性。

電源管理功能：包括所有開關均打開模式和電源關閉保護，有助于節省電力消耗，延長電池壽命。

音頻源兼容性：COM引腳兼容有線或連接的地參考音頻源，簡化了音頻處理方案的集成。

符合USB 2.0短路要求：無需額外的外部元件，簡化電路設計并降低成本。

ISL54216封裝選項與環境適應性

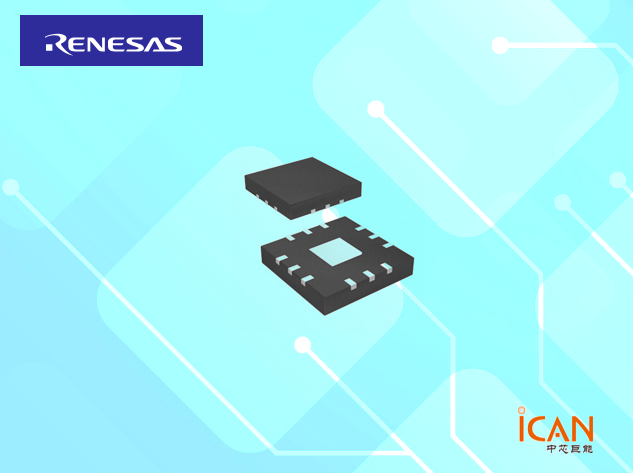

考慮到空間限制，ISL54216提供兩種超小型封裝選擇：12引腳μTQFN（2.2mm x 1.4mm）和12引腳TQFN（3mm x 3mm），均為超薄設計，非常適合對體積敏感的應用場合。這些封裝不僅小巧輕便，而且無鉛，符合RoHS標準，體現了環保理念。工作溫度范圍從-40°C到+85°C，確保了即使是在極端環境下也能保持穩定的性能表現。

ISL54216可選型號

為了滿足不同客戶的需求，ISL54216提供了幾種不同的型號供選擇：

ISL54216IRTZ

ISL54216IRTZ-T

ISL54216IRUZ-T7A

ISL54216IRUZ-T

ISL54216應用領域

憑借其獨特的特性和緊湊的封裝形式，ISL54216廣泛應用于需要高效多路復用能力的小型化電子產品中。例如，在超小型指紋安全傳感器中，ISL54216可以幫助實現生物識別數據的安全傳輸；對于MP3播放器和其他個人媒體播放器而言，它能確保音頻和控制命令的可靠交換；而在手機/移動電話里，則可作為內部通信接口的一部分，支持多樣化的外設連接。總之，ISL54216為開發者提供了一個強大而靈活的工具，以應對日益復雜的便攜式電子產品的設計挑戰。
