LED照明技術在節能和智能化的雙重推動下，已成為主流選擇。其中，LED電源調光方案作為核心組件，不僅支持亮度調節，還提供色溫調整等功能，為用戶定制化照明體驗提供了可能。

LED電源調光方式概述

LED電源調光主要通過改變電流或電壓來控制亮度，常見的方法有模擬調光、PWM（脈寬調制）調光和TRIAC（雙向晶閘管）調光等。

模擬調光：即恒流減少調光，通過線性調整LED電流實現亮度變化，適合大多數LED燈具。

PWM調光：通過快速開關LED，以固定頻率改變占空比，實現無色譜偏移的精細調光。

TRIAC調光：適用于傳統照明系統的相位控制調光，確保與現有調光器兼容的同時應用于LED照明。

調光技術深度解析

PWM調光中，航順MCU通過生成可變占空比的脈沖，精確控制驅動器平均電流，實現從全亮到微光的平滑過渡，并保證無頻閃。為了防止頻閃，航順MCU采用同步關閉COG PWM輸出和負載開關的方法，確保電流路徑迅速切斷。此外，峰值電流控制機制幫助維持穩定的照明效果，延長LED壽命。

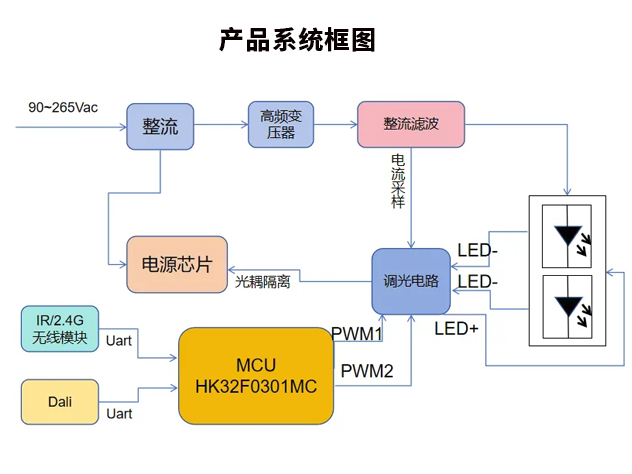

參考設計方案

該方案采用航順HK32F0301MC系列MCU，結合MOS管進行功率轉換，使用LCC拓?fù)浣Y(jié)構，提供高效隔離輸出，同時具備完善的保護功能。此設計實現了寬范圍的恒壓恒流輸出，最小化紋波電流，優化了照明性能。

HK32F0301MC MCU特性概覽

基于ARM? Cortex-M0內核，最高48MHz工作頻率，內置16KB Flash和4KB SRAM，支持多種低功耗模式。集成高速UART、I2C、SPI接口，以及多個定時器和PWM發生器，滿足復雜調光需求。片上還有12位ADC、復位電路及調試接口，確保高可靠性。
