在過去的十年中，口腔健康和衛生受到特別關注。這種趨勢正在推動發明新的增強口腔健康技術的設計師進行更多創新。電動牙刷顯著改善了刷牙體驗和刷牙習慣。最流行和最有效的電動牙刷類型是旋轉或左右移動的電動牙刷。電機可以實現音速或更低速度的運動。

現代電動牙刷通常依靠可充電電池，當牙刷在使用之間放置在充電底座中時，可通過感應充電來充電。它們通常使用鎳氫 (NiMH )電池，其標稱電壓為 1.2 V。低電壓 GreenPAK? SLG47513 的工作電壓范圍為 1 V 至 1.65 V，可以控制牙刷的操作。

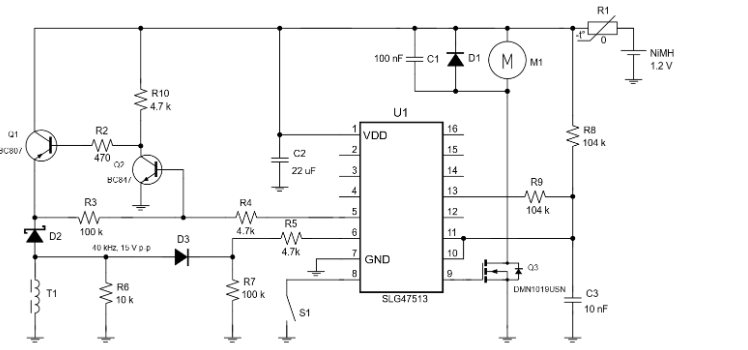

圖1：基于SLG47513的電動牙刷的總體原理圖。

圖 2：電動牙刷 GreenPAK 設計器原理圖。

電機控制

當牙刷處于睡眠模式時，由于上拉電阻，第 8 腳輸出被設置為高電平，但當按下按鈕時，會出現短暫的低電平信號。為了濾除開關跳動，使用了延遲宏單元 DLY4。DFF18 會鎖存電壓電平，并在每次按下按鈕時翻轉它，從而允許牙刷使用外部按鈕在兩種模式之間切換：工作模式和睡眠模式。

當牙刷切換到工作模式時，晶體管的柵極以及多路復用器3-L2的輸出端有恒定的高電壓電平。該電壓電平打開晶體管 Q3 并啟動直流電機。

刷子有 2 個定時器。第一個通知用戶 2 分鐘的刷牙過程已完成。振蕩器OSC0、DFF19和DFF11形成頻率為2.67Hz的時鐘信號。當牙刷切換到 ON 模式時，2 位 LUT1 將此時鐘信號饋送到 CNT0 的 CLK 輸入。兩分鐘后，CNT0 輸出出現高電平，觸發單觸發（CNT6），形成寬度等于時鐘信號三個半周期的信號脈沖。這三個脈沖通過兩個多路復用器、3 位 LUT0 和引腳 9 饋送到晶體管柵極，并相應地饋送到電機，從而產生振動效果（見圖 3 和圖 4a）。

除了 2 分鐘計時器外，這款牙刷還包含一個基于 CNT3 的 30 秒計時器，該計時器發出信號，表明需要繼續刷牙口腔的下一個象限（四分之一）。30 秒后，CNT3 輸出出現高電平。2 位 LUT0 每 4 個脈沖進行一次過濾，過濾器宏單元可消除毛刺。CNT3 輸出信號觸發單觸發 (CNT1)，形成寬度等于時鐘信號一個半周期的信號脈沖（見圖 3 和圖 4b）。

為了確保每次關閉牙刷時計時器都會重新啟動，計數器會在 DFF18 輸出信號的上升沿重置。

數字多路復用器可根據單次輸出將恒定電壓、一個脈沖或三個脈沖傳遞到晶體管柵極。

3 位 LUT0 可防止電機在充電時運行。具體地，僅當牙刷處于工作模式并且未放置在充電站中時，晶體管柵極上的信號才為高電平。

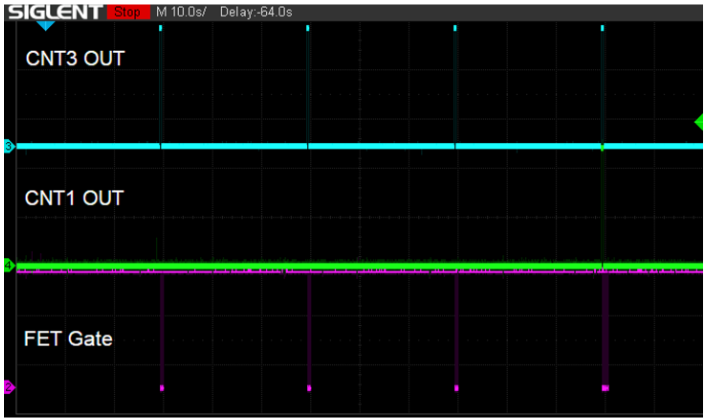

圖 3：說明一次刷牙過程中牙刷工作情況的波形。

圖 4：通知完成的信號：總刷牙時間為 2 分鐘（左）和象限刷牙時間為 30 秒（右）。

大多數現代電動牙刷都使用無線感應充電。牙刷及其底座形成兩部分變壓器，底座具有變壓器的初級繞組，牙刷具有次級繞組。次級繞組上感應的電壓通過二極管 D1 進行整流，然后通過電阻分壓器降低至正確檢測充電器是否存在所需的值（見圖 1）。該分壓器包括外部電阻器 R7 (100 kΩ) 和 R5 (4.7 kΩ)，以及 SLG47513 內部的內部下拉電阻器 (10 kΩ)，它將引腳 6 上的電壓峰值設置在 1.2 V 左右。

當來自充電器的信號到達用作模擬比較器的引腳 6 時，頻率檢測器的輸入端會出現高電平。頻率檢測器在此信號上生成高電平輸出，該信號發送到引腳 5 并啟用充電（參見圖 5 和圖 6）。引腳 5 輸出處的高電平信號會打開 Q2 晶體管，進而打開 Q1 晶體管，啟動電池的充電過程。

圖 5：引腳 6 輸入處來自充電器的信號和引腳 5 處輸出使能的信號。

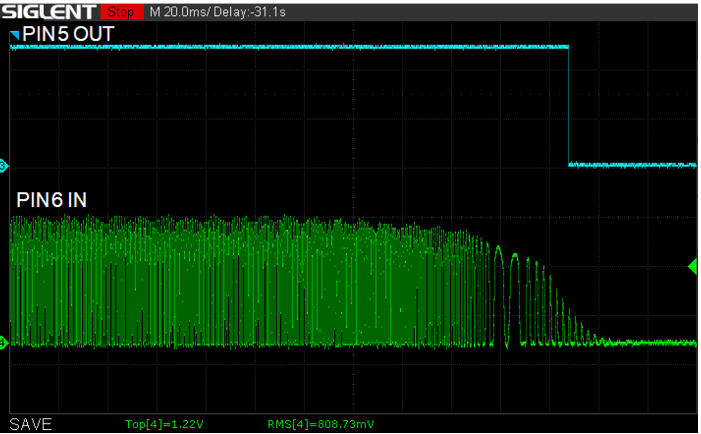

圖 6：斷開充電器過程中引腳 6 輸入和引腳 5 輸出的信號。

為了防止電池過度充電，使用了模擬比較器 ACMP1H。電阻R8和R9將電池電壓分成兩半，并將該電壓施加到引腳11的輸入。然后通過遲滯為100 mV的比較器將其與725 mV的參考電壓進行比較。如果分壓器的電壓達到該參考電壓，電池充電就會停止。使用延遲宏單元DLY2作為濾波器。

為了防止電池過度放電，使用了模擬比較器 ACMP0H。該比較器比較來自分壓器的相同電壓，但其參考電壓設置為 500 mV，遲滯設置為 100 mV。當測量的電壓低于參考電壓時，比較器輸出變?yōu)榈碗娖剑w管關閉，防止電池過度放電。

為了防止電路通過分壓器消耗過多的能量，僅當電池充電或牙刷打開時，分壓器才連接到接地總線。這些條件由 2 位 LUT3 檢查，當至少滿足其中一個條件時，其輸出變?yōu)楦唠娖健６嗦窂陀闷?3-L0 根據該高電平信號，通過 Pin13 的集電極開路晶體管將接地總線連接到分壓器。此外，ACMP0H 僅當牙刷退出睡眠模式時才通電，ACMP1H 僅當連接充電器時才通電。這些措施可確保睡眠模式下的功耗極低。

項目模擬

該項目的電機控制部分可以在GreenPAK Designer軟件仿真工具中進行仿真。圖 7 顯示了仿真波形。仿真表明，按下按鈕后，晶體管打開，電機開始工作。當電池電壓低于 900 mV 時，電機關閉。

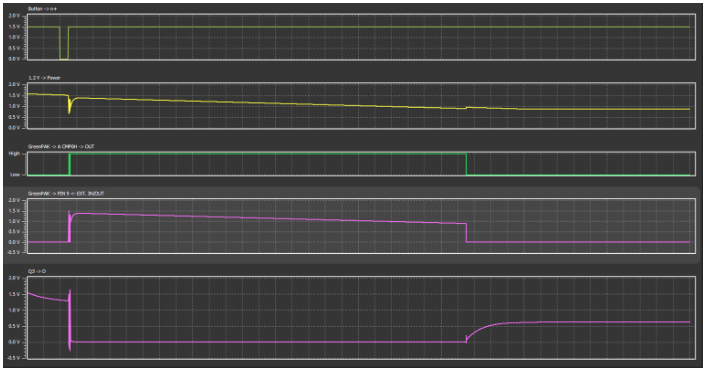

圖 7：電機控制部分的仿真波形。

SLG47513 低電壓運行允許僅通過一節 1.2 V NiMH 電池為擬議設備供電，這是電動牙刷的主要電源。SLG47513 非常適合這些設備，因為它具有足夠的數字和模擬宏單元，可用于控制牙刷電機并實現定時器和充電控制等附加功能。SLG47513 可作為市場上流行電動牙刷的功能替代品。由于市場上可用1.2V供電并能實現牙刷功能的集成電路并不多，制造商通常使用定制ASIC，這增加了牙刷的成本。GreenPAK 是一種經濟高效的解決方案，因為它使用現成的基礎芯片，并且采用 1.6 毫米 x 1.6 毫米的極小外殼，
