Vishay 近日推出了兩款新型 1008 封裝功率電感器，外形尺寸為 2.5 mm x 2.0 mm x 1.2 mm。這兩款電感器分別為商用版 IHLL-1008AB-1Z 和車規級 IHLP-1008ABEZ-5A，它們?cè)谛阅苌吓c更大一級的 IHLP? 電感器相同，但占位面積僅為 55%。這兩款電感器的工作溫度高達 +165 °C，具有寬電感范圍和低直流內阻（DCR）。

商用版 IHLL-1008AB-1Z

IHLL-1008AB-1Z 采用底部電鍍端子設計，可縮小基板布局，實現緊湊的板間距。其電感典型值范圍從 0.33 μH 到 4.7 μH，適用于需要緊湊布局的應用場景。這種設計有助于減少電路板上的空間占用，提高整體系統的集成度。

車規級 IHLP-1008ABEZ-5A

IHLP-1008ABEZ-5A 采用底部和側面電鍍的端子設計，增加了焊點固定強度，提高了抗機械振動能力，并簡化了焊點檢查過程。該器件通過了 AEC-Q200 認證，能夠在 +165 °C 的高溫下連續穩定運行，比最接近的競品器件高出 10 °C。此外，其典型 DCR 低至 12.0 mΩ，降低了 15%。

性能特點

兩款電感器的性能優于傳統的鐵氧體技術，采用牢固的鐵粉磁芯完整密封繞組，消除了氣隙，并對相鄰器件的串?dāng)_進行了磁屏蔽。軟飽和曲線在整個工作溫度和額定電流范圍內保持穩定，確保了可靠性和一致性。扁平線圈設計支持低 DCR 和大電流處理能力，線圈可以直接彎折形成電感器端子，無需引線框。精密激光剝線結合引線電鍍工藝，確保了良好的焊接性能，并能夠承受重復熱循環，實現最大可靠性。

應用領域

日前發布的 Vishay Dale 器件適用于多種應用，包括：

DC/DC 轉換器

噪聲抑制

濾波

IHLP-1008ABEZ-5A 是車載信息娛樂、導航和制動系統；高級駕駛輔助系統（ADAS）、LiDAR 和傳感器；以及發動機控制單元的理想選擇。

IHLL-1008AB-1Z 適用于 CPU、SSD 模塊以及數據網絡和存儲系統；工業和家庭自動化系統；電視、音箱、音頻和游戲機；電池供電消費類醫療保健設備；醫療器械；通信設備以及精密儀器。

環保特性

IHLL-1008AB-1Z 和 IHLP-1008ABEZ-5A 采用 100% 無鉛（Pb）屏蔽復合結構，具有極低的噪聲，高抗熱沖擊、耐潮濕和抗機械振動能力。這些電感器可以無飽和地處理高瞬變電流尖峰。此外，這些器件符合 RoHS 和 Vishay 綠色標準，且無鹵素。

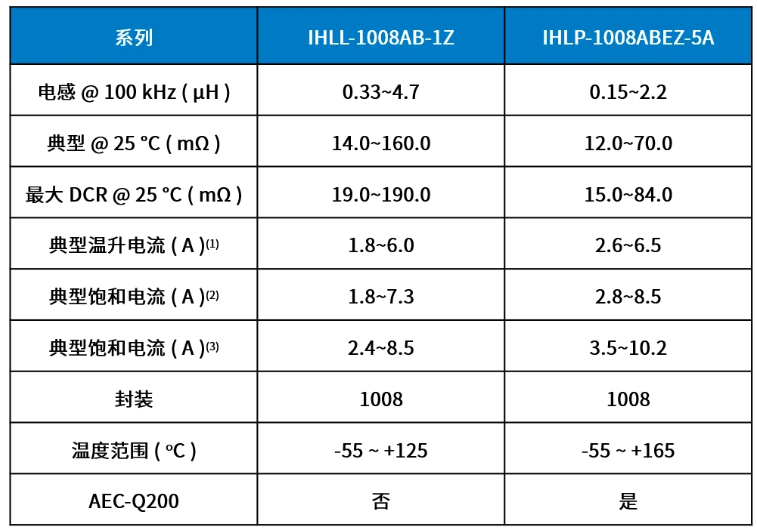

 IHLL-1008AB-1Z 和車規級 IHLP-1008ABEZ-5A規格表

(1)ΔT 上升約 40 °C 時的直流電流 (A)(2)L0 下降約 20 % 時的直流電流 (A)(3)L0 下降約 30 % 時的直流電流 (A)

如需IHLL-1008AB-1Z 和IHLP-1008ABEZ-5A產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

總結

Vishay 推出的這兩款新型 1008 封裝功率電感器在性能和可靠性方面表現出色，不僅具有小尺寸和高工作溫度的特點，還具備廣泛的電感范圍和低 DCR。無論是商用還是車規級應用，這些電感器都能提供卓越的性能和可靠性，滿足現代電子設備對高性能和緊湊設計的需求。
