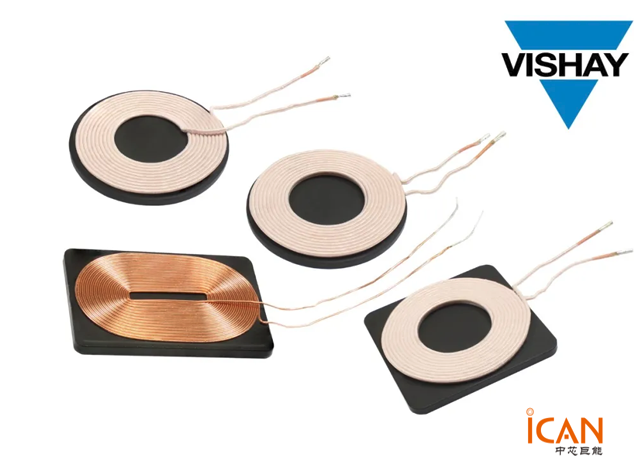

Vishay近日宣布推出一系列采用鐵粉材料的新款無線充電發射（Tx）和接收（Rx）線圈。這些線圈具有高達90%相對濕度的耐潮能力，適用于30W功率的工業、醫療和消費電子應用。新系列包括型號IWAS3222CZEB190JR1、IWTX4646DCEB240JR1、IWTX47R0DAEB6R3JR1 和 IWTX47R0EBEB240JR1，工作溫度可達+105°C，并且占位面積比上一代產品和競品解決方案減少了25%。

高抗潮能力和優異的環境保護

新推出的線圈具有卓越的抗潮能力，其特殊的屏蔽涂層提供了出色的環境保護。此外，線圈背部使用了高飽和度鐵粉，避免了鐵氧體解決方案常見的溫度波動和電感陡降問題。背部磁性屏蔽材料的選擇至關重要，因?yàn)樗梢栽龃缶€圈電感量、抑制電磁場泄漏并集中電磁場的方向性。

詳細規格

IWAS3222CZEB190JR1 Rx 線圈：

采用自粘性漆包線

在200 kHz下電感量為19.6 mH

Q值為28.5

直流電阻（DCR）為357 mΩ

IWTX4646DCEB240JR1、IWTX47R0DAEB6R3JR1 和 IWTX47R0EBEB240JR1 Tx 線圈：

電感量范圍為6.3 mH至24 mH

DCR低至40 mΩ

Q值高達200

溫升電流為7 A

高飽和電流達22 A

這些特性確保了在接收線圈中實現最大化的功率傳輸效率，并在工作電流范圍內保持穩定的電感和一致的性能。

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

提高耐用性的設計

為了提高耐用性，Tx線圈采用了絲包利茲線，有助于防止劃傷和導線變形，提高絕緣性，并減少趨膚效應損耗和鄰近損耗。此外，IWTX4646DCEB240JR1 和 IWTX47R0EBEB240JR1 采用了阿爾法繞組工藝技術，消除了導線交叉，盡可能降低了高度。

應用領域

這些無線充電線圈的典型應用包括手持電動工具、診斷和治療儀器、無人機、智能手機和平板電腦、游戲機以及可穿戴設備。所有線圈均符合RoHS和Vishay綠色標準，無鹵素，提供矩形、方形和圓形三種形狀選擇。

結論

Vishay推出的新款無線充電線圈不僅具備出色的耐潮能力和環境適應性，還通過優化設計提高了耐用性和性能。這些線圈為各種工業和消費電子應用提供了高效、可靠的無線充電解決方案，進一步推動了無線充電技術的發展。
