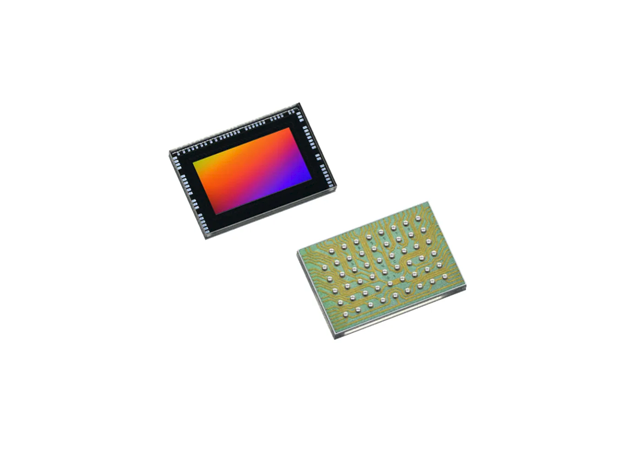

安森美近期推出了Hyperlux LH圖像傳感器系列的最新產品——AR0246。這是一款具備200萬像素、1/4英寸背照式（BSI）堆疊型CMOS數字圖像傳感器，擁有1920x1080的有效像素陣列。該傳感器支持線性、增強動態范圍（eDR）或嵌入式高動態范圍（120dB eHDR）模式拍攝，并采用卷簾快門讀出方式。除了這些特性之外，AR0246還集成了ALTM功能，該功能可以將高動態范圍（HDR）圖像壓縮至較低的位深度，便于在非HDR處理器或低位深顯示設備上使用。以下是關于ALTM功能的詳細介紹及其優勢。

什么是ALTM？

ALTM是高動態范圍成像技術中的一個重要組成部分，專門用于處理HDR圖像。這種圖像的亮度范圍遠遠超過了傳統數碼相機所能捕捉的范圍。ALTM技術的目標是模仿人眼對光線和對比度變化的感知方式，通過全局和局部的自適應調整來實現色調映射，確保調整后的圖像能夠保留原有的對比度關系，并增強整體觀感。通過ALTM技術，可以在增強HDR圖像效果的同時保持自然觀感，并保留細節。這一功能對于安防監控、行車記錄儀、人臉識別以及其他任何配備攝像頭的應用來說至關重要。

AR0246中ALTM的優勢

AR0246在Bayer域中實現了ALTM功能，這意味著可以在Bayer域中進行色調映射，從而利用常見的10位或12位流水線進行HDR圖像渲染。這對于低端圖像信號處理器（ISP）而言，帶來了以下好處：

- 使得12位線性ISP（非HDR增強）能夠處理高達120dB的圖像和視頻；

- 位深度從20位減少到12位，同時保持了圖像細節；

- 保留了RGB色彩比例，便于應用標準線性處理。

AR0246中的ALTM工作原理

AR0246能夠在芯片上執行以下計算過程，以傳輸?shù)蛶捛度胧紿DR圖像：

- 捕捉多重曝光圖像（最多可達三次），每次曝光的數據為12位；

- 合并這些多重曝光圖像，形成一個20位的合成圖像；

- 對合成圖像應用ALTM技術，輸出12位圖像，同時保留傳感器輸出的高動態范圍。

通過這種方式，系統級芯片（SoC）/ISP能夠在較低的位深度下處理HDR圖像，從而實現更高的幀率。

如需AR0246產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

總而言之，ALTM技術通過結合局部和全局調整，減少了偽影的出現并保留了細節，成為改善HDR圖像質量的重要技術。這對于包括可穿戴攝像頭、行車記錄儀、人臉識別等在內的眾多應用來說，無疑是一個極大的助力。
