驅動電路是電力電子系統中不可或缺的一部分，它的主要職責是將信息電子電路傳來的信號轉換為適合電力電子器件控制端和公共端之間的信號，以便控制器件的開通或關斷。對于半控型器件而言，僅需提供開通控制信號；而對于全控型器件，則需要同時提供開通和關斷控制信號，確保器件按預期可靠工作。

瑞薩電子的加熱或感應線圈驅動電路

瑞薩電子推出的加熱或感應線圈驅動電路是一種用于驅動外部元件的高效解決方案，如加熱螺管、產生磁場的導線或驅動電機的感應器。該驅動電路通過微控制器（MCU）向柵極驅動器發送脈寬調制（PWM）信號，進而有效地控制驅動元件的通斷狀態。此外，該電路還配備了比較器和放大器用于監測電流，并能在出現過電流情況時及時觸發保護機制。

系統優勢

1.高效的驅動與改進的負載控制

-RL78/G23微控制器是RL78系列的新一代產品，具備業界領先的低功耗特性。在CPU工作狀態下，功耗僅為44μA/MHz；而在STOP模式下（保持4KBSRAM），功耗更是低至210nA。

-寬泛的工作電壓范圍（1.6V-5.5V）和大容量的閃存（最大768KB），配合30-128引腳的封裝選擇，使得該驅動電路在多種應用環境下均表現出色。

2.顯著降低間歇動作功耗

-通過SNOOZE模式定序器的使用，間歇動作時的功耗得到大幅度減少。

-最大工作頻率達到32MHz，進一步提升了驅動效率和響應速度。

3.高寬帶電流測量

-SLG47004基于GreenPAK?平臺，集成了先進的模擬特性，包括運算放大器、可編程帶寬、10位數字變阻器、模擬開關和斬波器模擬比較器。

-自動修剪功能使得設備能夠定期調整其變阻器值，以補償系統誤差或重新配置電路參數，從而實現高精度的電流測量。

4.快速過電流安全檢測

-實現了快速（1μs）的過電流安全檢測機制，確保了系統的安全性和穩定性。

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

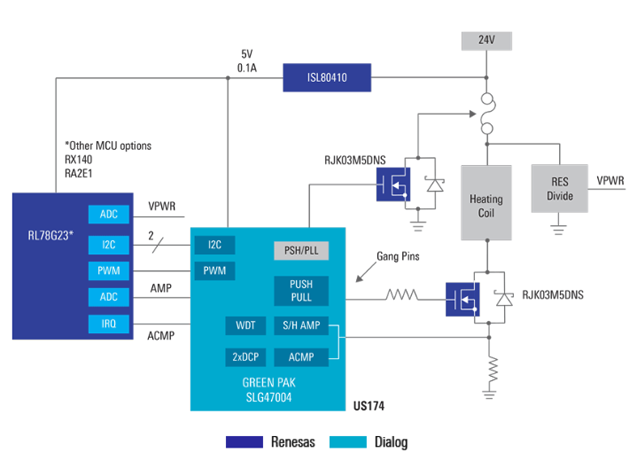

瑞薩電子的加熱或感應線圈驅動電路系統框圖

應用領域

加熱或感應線圈驅動電路可以廣泛應用于多個領域，包括但不限于：

-加熱元件：如工業加熱應用、烹飪設備等。

-驅動電機：適用于各類電機控制場合。

-離散式DC/DC轉換器：用于需要高效率和精確控制的電源管理系統。

-電子圍欄：用于安全防護系統中的電磁場生成。

通過結合高效的驅動效率、高寬帶電流測量和快速過電流檢測等功能，瑞薩電子的加熱或感應線圈驅動電路為驅動電路應用帶來了顯著的性能提升。這些特性不僅提高了系統的整體性能，也確保了其在復雜多變的應用環境中能夠穩定可靠地運行。
