電力線通信（PowerLineCommunication,PLC）技術作為一種新興的通信方式，正逐漸成為推動通信行業進步的重要力量。PLC技術能夠通過現有的電力線路傳輸數據信號，從而避免了額外鋪設通信線路的需要。然而，要實現一個高效且可靠的PLC系統并非易事，這需要精心設計的硬件和高度優化的系統集成。瑞薩電子代理商-中芯巨能分享瑞薩入門級直流PLC解決方案和提供系統框圖。

瑞薩電子的入門級直流PLC模塊

瑞薩電子針對這一挑戰，推出了一款入門級直流PLC模塊解決方案。該方案通過巧妙地結合RA2E2超低功耗微控制器、GreenPAK?可編程混合信號矩陣以及高性能DC/DC穩壓器，為行業提供了一個簡潔而強大的系統解決方案。

核心組件介紹

-RA2E2微控制器：該微控制器基于48MHz的Arm?Cortex?-M23內核，搭載高性能的片上外設功能。RA2E2提供超低功耗操作和高速串行通信能力，其最小封裝選項包括20針和24針QFN以及16針晶圓級CSP封裝，非常適合成本敏感和空間有限的應用。

-GreenPAK?可編程混合信號矩陣SLG46108：這款小型、低功耗的混合信號組件提供了常見的混合信號功能。用戶可以通過編程一次性非易失性存儲器(NVM)來配置SLG46108的互連邏輯、I/O引腳和宏單元，以創建定制電路設計。在這個直流PLC模塊中，GreenPAK?通信轉換器負責在直流電源線上插入和提取高頻信號。

-RAA211605DC/DC降壓穩壓器：該穩壓器支持寬工作輸入電壓范圍（4.5V至60V），并提供可調輸出電壓，最大連續輸出電流為0.5A。RAA211605采用峰值電流模式控制，標稱開關頻率為450kHz，并且在輕負載下采用脈沖跳躍模式，以實現快速、穩健的瞬態響應性能。

如需以上產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

系統優勢

-簡化的通信解決方案：該方案提供了一種簡單的方法來擴展單條1:1串行RS232通信線路的覆蓋范圍。通過電源連接即可將任何UART數據從命令站傳輸?shù)竭h(yuǎn)程站。站點間的簡單UART連接允許添加專有協議。

-高效的電源管理：內置的高性能DC/DC穩壓器能夠在最大36VDC的電源線上運行通信，同時為連接的單元提供所需的低電壓供電。

-成本效益：RA2E2微控制器提供的封裝選項針對成本敏感和空間受限的應用進行了優化。此外，RAA211605DC/DC穩壓器內部實現了軟啟動和環路補償電路，有助于簡化設計并最大限度地降低物料清單(BOM)成本。

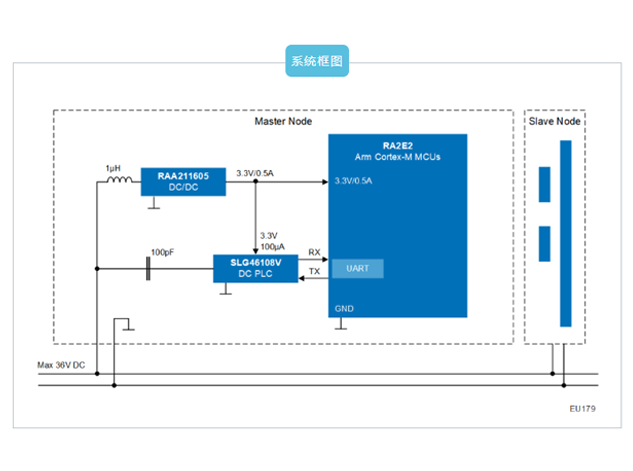

系統框圖

應用領域

瑞薩的入門級直流PLC模塊特別適用于需要遠程通信和精確控制的場合，包括但不限于：

-暖通空調：用于遠程控制閥門

-遠程人機界面(HMI)：實現與控制單元的高效連接

-電動自行車：實現從方向盤到控制單元的無縫命令傳輸

-工業生產：在生產過程中實時發送調整參數

通過這些核心組件和技術，瑞薩電子的直流PLC模塊為各種應用場景提供了一種既經濟又高效的解決方案。
