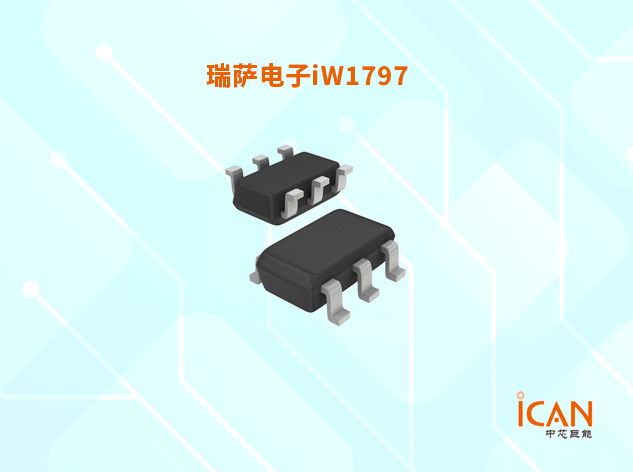

隨著移動設備的快速發展，用戶對快速充電技術的需求日益增長。iW1797是一款緊湊且高性能的AC/DC電源控制器，支持多種快速充電協議，包括USB PD PPS（可編程電源）和其他專有協議。瑞薩電子代理商-中芯巨能將詳細介紹iW1677的產品特性、工作原理、框圖及應用領域。

iW1797產品特性

高性能與緊湊設計

輸出功率 – 27W：iW1797能夠提供高達27W的輸出功率，適用于各種快速充電應用。

小尺寸 SOT23-6 封裝：采用節省空間的SOT23-6封裝，減小了總解決方案尺寸，特別適合空間受限的應用。

多協議支持

優化配合iW657P使用：iW1797經過優化，可以與瑞薩電子的iW657P USB PD接口控制器配合使用，實現快速、平穩的電壓轉換。

支持多種RapidCharge協議：

USB PD 3.0 和 2.0

高通快速充電4+

向后兼容Qualcomm Quick Charge? 2.0/3.0

直接充電

其他專有OEM協議

精確控制

高分辨率電壓和電流控制：iW1797提供高精度的電壓和電流控制，可以以10mV的步進將電壓升至21V，非常適合USB PD PPS和直接充電應用。

低功耗

超低空載功耗：<75mW，在230V交流輸入時具有充足的裕量；<20mW，帶外部有源啟動電路。

先進的保護功能

輸出過壓保護：防止輸出電壓過高導致?lián)p壞。

過流保護：在過流情況下自動切斷電源，保護系統安全。

先進的故障控制技術：通過降低短路期間的平均功率而無需鎖定，有助于保護電纜和連接器免受過熱和損壞。

次級到初級數字通信

專有的次級到初級數字通信和內置解碼器：減少BOM成本并顯著簡化設計，單個光耦合器即可傳輸所有必要的快速充電信息，包括電壓請求、輸出電流限制、輸出電壓下沖、輸出過壓以及故障和復位信號。

iW1797工作原理

快速充電協議支持

iW1797通過與iW657P USB PD接口控制器配合使用，實現了對多種快速充電協議的支持。iW657P接受來自移動設備的快速充電協議請求，并通過光耦合器將這些信息傳遞給iW1797。iW1797根據接收到的信息調整輸出電壓和電流，確保快速、平穩的電壓轉換。

高分辨率控制

iW1797提供高分辨率的電壓和電流控制，可以以10mV的步進將電壓升至21V。這種高精度控制使得iW1797非常適合需要精確電壓調節的應用，如USB PD PPS和直接充電。

低功耗設計

iW1797采用了先進的節能技術，使其在空載條件下的功耗極低。在230V交流輸入時，空載功耗低于75mW；帶外部有源啟動電路時，空載功耗低于20mW。這不僅提高了整體效率，還符合嚴格的能效標準。

全面的保護功能

iW1797集成了多種保護功能，包括輸出過壓保護、過流保護和先進的故障控制技術。這些保護功能確保了系統的可靠性和安全性，即使在極端工作條件下也能正常運行。

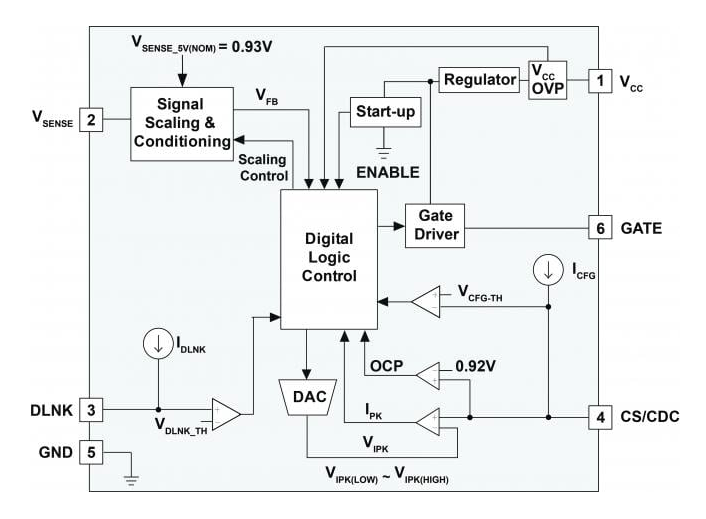

iW1797框圖

iW1797應用領域

智能手機：iW1797是智能手機快速充電適配器的理想選擇，支持USB PD、Qualcomm Quick Charge 4+、Qualcomm Quick Charge 3.0、Qualcomm Quick Charge 2.0等快速充電協議。

平板電腦：適用于平板電腦的快速充電適配器，提供高效、可靠的電源轉換。

其他移動設備：適用于各種支持快速充電協議的移動設備，如智能手表、藍牙耳機等。

iW1797可選型號

iW1797-02

IW1797-32

IW1797-39

現貨供應iW1797，一片起訂、最快2小時發貨，為制造企業提供技術支持+樣品測試，客服微信： 13310830171。24小時采購熱線：133-1083-0171。

總結

iW1797是一款高性能、緊湊型的27W AC/DC電源控制器，支持多種快速充電協議。通過其獨特的特性，如高分辨率電壓和電流控制、低功耗設計和全面的保護功能，iW1797為設計人員提供了靈活而強大的解決方案。無論是智能手機、平板電腦還是其他移動設備的快速充電適配器，iW1797都能提供高效、可靠的電源轉換。
