隨著智能手機和其他便攜式電子設備的普及，對高效、可靠的電源適配器的需求日益增長。iW1677是一款高性能AC/DC控制器，專為驅動低成本雙極結型晶體管（BJT）電源開關而設計，功率可達5W。瑞薩電子代理商-中芯巨能將詳細介紹iW1677的產品特性、工作原理及應用領域。

iW1677產品特性

高性能控制

峰值電流模式控制：iW1677采用峰值電流模式控制，確保在不同負載條件下的穩定性和效率。

集成有源啟動電路：內置有源啟動電路可以在不影響工作電流消耗的情況下實現快速啟動。

低啟動電流：啟動電流僅為1.7μA，有助于減少功耗和提高整體效率。

低功耗與高能效

空載功耗低于20mW：iW1677輕松滿足美國能源部的外部電源標準和歐盟行為準則第5版第2級標準。

符合能源之星AC/DC電源效率規格（Rev. 2.0）：在整個工作范圍內無可聞噪聲，提供固有的低噪聲解決方案。

準諧振控制：在重負載下實現最佳效率，優化了整個負載范圍內的性能。

簡化設計

PrimAccurate? 初級側控制：無需次級側光耦合器，減少了組件數量和解決方案成本。

EZ-EMI? 設計：輕松滿足全球EMI規范，簡化了EMI濾波器的設計，降低了設計復雜性和成本。

電纜和連接器電壓損失補償：提供4個選項的電壓偏移補償，以適應不同的應用需求。

全面保護功能

過溫保護：防止控制器在高溫環境下受損。

輸出過壓和過流保護：確保系統在異常條件下安全運行。

輸入欠壓保護：當輸入電壓低于設定值時，自動關閉輸出以保護系統。

感應電阻器短路保護：檢測到短路時立即切斷電源，防止損壞。

小型封裝

微型封裝：緊湊的封裝形式，便于集成到各種應用中。

iW1677工作原理

峰值電流模式控制

iW1677采用峰值電流模式控制，通過監測和調節峰值電流來控制輸出功率。這種控制方法能夠快速響應負載變化，確保穩定的輸出電壓。

有源啟動電路

內置的有源啟動電路允許iW1677在不影響工作電流消耗的情況下實現快速啟動。這不僅提高了系統的響應速度，還降低了啟動過程中的功耗。

準諧振控制

準諧振控制技術使得iW1677能夠在重負載下實現最佳效率。通過在開關過程中利用諧振效應，減少了開關損耗，提高了整體效率。

EZ-EMI? 設計

EZ-EMI?設計簡化了EMI濾波器的設計，使產品更容易滿足全球EMI規范。這不僅減少了設計時間和成本，還提高了產品的市場競爭力。

電壓偏移補償

iW1677提供了4個選項的電纜和連接器電壓損失補償，用戶可以根據具體應用需求選擇合適的補償設置，提高系統的靈活性和可靠性。

iW1677應用領域

便攜式電子產品的電源適配器

智能手機電源適配器：iW1677是智能手機電源適配器的理想選擇，提供高效、可靠的電源轉換。

平板電腦和其他便攜式電子設備：適用于各種便攜式電子設備的電源適配器，滿足其充電需求。

消費電子電源

消費電子電源：iW1677適用于各種消費電子產品的電源適配器，如音頻設備、小型家用電器等。

線性AC/DC電源更換

線性AC/DC電源更換：iW1677可以替代傳統的線性AC/DC電源，提供更高效、更可靠的解決方案。

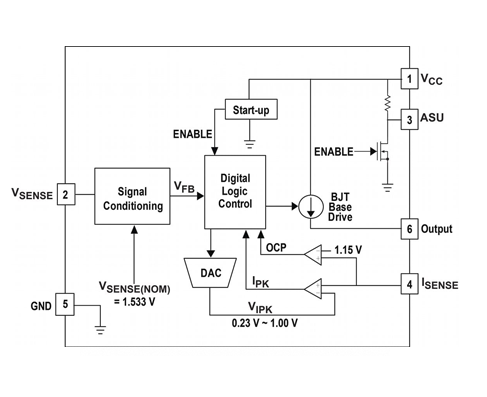

iW1677框圖

iW1677可選型號

iW1677系列提供了多種型號，以滿足不同應用的需求：

IW1677-00

IW1677-01

iW1677-03

IW1677-05

現貨供應iW1677系列，一片起訂、最快2小時發貨，為制造企業提供技術支持+樣品測試，客服微信： 13310830171。24小時采購熱線：133-1083-0171。

總結

iW1677是一款高性能AC/DC控制器，適用于驅動低成本雙極結型晶體管（BJT）電源開關，功率可達5W。通過其獨特的特性，如峰值電流模式控制、有源啟動電路、低功耗和全面的保護功能，iW1677為設計人員提供了靈活而強大的解決方案。無論是智能手機電源適配器、消費電子電源還是線性AC/DC電源更換，iW1677都能提供高效、可靠的電源轉換。
