意法半導體的VN9D30Q100F是一款利用VIPower技術制造的高側開關器件，專為驅動直接接地的電阻式或電感性負載而設計。該器件具備強大的電壓瞬變抵抗能力，能夠在VCC引腳上抵御電壓波動。代理銷售意法半導體旗下全系列IC電子元器件-中芯巨能為您提供VN9D30Q100F中文技術參數、引腳圖及現貨-VN9D30Q100F現貨。

VN9D30Q100F中文技術參數

編程、控制與診斷

VN9D30Q100F通過SPI總線進行編程、控制和診斷。集成的10位ADC可以提供0.1% FSR精度的數字電流檢測反饋，每個通道都能獨立地獲取電流信息。此外，專用的調光位支持調整ADC參考電流，進一步增強了系統的靈活性和精確度。

輸出控制

該器件配備了6個輸出通道，可以通過SPI總線或2-OTP（一次可編程）直接輸入進行控制。在關斷狀態下，VN9D30Q100F還能檢測開路負載，確保系統安全可靠。

實時診斷

通過SPI總線，VN9D30Q100F能夠提供實時診斷功能，包括：

開路負載檢測

VCC輸出短路檢測

過溫保護

通信錯誤檢測

功率限制

閉鎖狀態

限流保護

該器件具有限流保護功能，在發生過載時能夠保護自身。它還可以將耗散功率限制在安全水平，直至熱關斷干預。熱關斷可以配置為閉鎖狀態或可編程的限時自動重啟，增加了系統的靈活性和可靠性。

跛行回家模式

在缺少數字電源 (VDD)、重置數字存儲器或看門狗監控超時的情況下，VN9D30Q100F會進入跛行回家模式。在這種模式下，每個輸出都將根據已編程寄存器設置為始終關閉，或者根據兩個直接輸入引腳進行設置，確保系統在故障情況下的安全性。

所有功能

符合AEC-Q100標準：確保汽車級應用的可靠性。

極低電壓操作：適用于深冷啟動應用（符合LV124，2013版）。

全面診斷和數字電流檢測反饋：利用24位ST-SPI實現全方位診斷。

集成式10位ADC：用于數字電流檢測。

集成式PWM引擎：每個通道均可獨立設置相移和頻率。

可編程燈泡/LED模式：所有通道均支持。

先進的跛行回家功能：打造穩健的故障安全系統。

極低的待機電流：降低能耗。

優化的電磁輻射：減少電磁干擾。

極低的電磁敏感性：提高抗干擾能力。

多方式控制：可通過直接輸入和/或SPI進行控制。

符合2002/95/EC歐洲指令：滿足環保要求。

診斷功能

數字成比例負載電流感應：提供精確的電流檢測。

同步診斷：過載、GND短路、VCC輸出短路以及關斷狀態開路。

可編程的外殼過溫警告：增強溫度管理。

保護措施

兩級負載電流限制：防止過載損壞。

快熱瞬態自限：防止快速溫度變化導致的損壞。

欠壓關斷：在電源電壓不足時自動關斷。

過壓箝位：防止過高的電壓損壞器件。

閉鎖或可編程的限時自動重啟：在功率限制和過熱情況下提供靈活的保護。

負載突降保護：防止突然斷電對系統的影響。

接地失效保護：確保系統在接地問題時的安全運行。

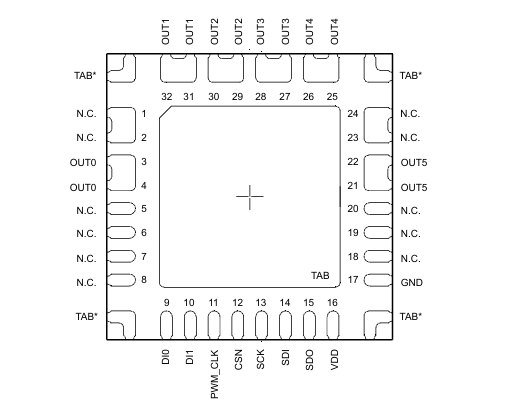

VN9D30Q100F引腳圖

VN9D30Q100F現貨型號

VN9D30Q100FTR

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

總之，意法半導體的VN9D30Q100F是一款高度可靠的高側開關器件，集成了多種保護和診斷功能，適用于各種汽車和工業應用。其先進的功能和靈活的控制方式使其成為現代電子系統中的理想選擇。
