在現代服務器、存儲設備以及各種電子設備中，雙通道I2C電平轉換器扮演著至關重要的角色。TPT29617A作為一款高效能的電平轉換和中繼器，具備多種獨特功能，使其成為眾多應用場景中的理想選擇。

TPT29617A技術參數詳解

TPT29617A的關鍵特性和優勢

TPT29617A器件是一款支持雙通道I2C級電平轉換和中繼器功能的芯片，并帶有使能（EN）輸入。其工作電壓范圍為0.8V至5.5V（V編號1）和2.2V至5.5V（V編號2），這使得它能夠廣泛適用于不同電壓需求的系統。SCL1和SDA1 I/O連接到SCL2和SDA2 I/O，允許端口之間的雙向數據流。當EN輸入為低電平時，轉換器開關關閉，端口之間呈現高阻抗?fàn)顟B(tài)，從而實現兩端的有效隔離。

該器件還配備了一個雙通道雙向緩沖器，用于隔離電容，在1 MHz時允許器件兩側的540 pF，在較低速度下允許高達4000 pF。這種設計不僅提高了信號傳輸?shù)馁|(zhì)量，還增強了系統的穩定性和可靠性。此外，TPT29617A采用SOP8和MSOP8封裝，額定溫度范圍為?40°C至+125°C，確保了其在極端環境條件下的適用性。

其他接口支持

除了I2C協議外，TPT29617A還兼容SMBus、PMBus、MDIO、UART、低速SDIO、GPIO以及其他雙信號接口。這一特點極大地擴展了其應用范圍，使其能夠滿足更多不同類型設備的需求。例如，在一些需要多協議通信的復雜系統中，TPT29617A可以提供統一的解決方案，簡化系統設計并降低開發成本。

TPT29617A應用領域

TPT29617A不僅僅局限于服務器和存儲應用，它的多功能性使其能夠在多個領域發揮重要作用。以下是幾個主要的應用場景：

服務器/存儲：在服務器和存儲設備中，TPT29617A通過其高效的電平轉換能力，確保了各個組件間的穩定通信，提升了整體系統的性能。

路由器（電信交換設備）：在電信交換設備中，TPT29617A支持多種接口協議，如I2C、SMBus、PMBus等，保證了數據的快速可靠傳輸。

個人電腦/消費類手機：對于個人電腦和消費類手機，TPT29617A提供了靈活的電壓范圍和緊湊的封裝形式，非常適合空間有限且對功耗有嚴格要求的設備。

工業自動化：在工業自動化領域，TPT29617A的寬溫度范圍和高穩定性，使其成為控制和監控系統的理想選擇。

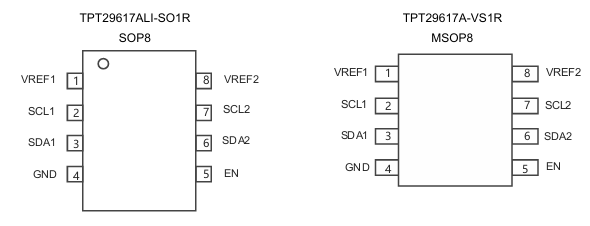

TPT29617A原理圖及引腳圖

TPT29617A訂購型號

TPT29617AL1-SO1R

TPT29617A-VS1R
