MAX17523是ADI公司一款高性能的可調過壓和過流保護器件，專為工業電源保護應用設計。該器件能夠提供高達±40V的正負輸入電壓故障保護，并具有低至190mΩ（典型值）的低導通電阻（RON）集成FET。代理銷售ADI公司旗下全系列IC電子元器件-中芯巨能將詳細講解MAX17523 的關鍵技術參數及其應用優勢，附引腳圖及原理圖。

一、MAX17523基本特性與優勢

1. 寬輸入電壓范圍

正輸入電壓范圍：MAX17523 支持 +4.5V 至 +36V 的正輸入電壓范圍，而 MAX17523A 則支持 +4.2V 至 +36V。

負輸入容差：具備高達 -36V 的負輸入容差，確保在復雜電源環境中也能穩定運行。

2. 低導通電阻

集成 FET 的 RON 僅為 190mΩ（典型值），有助于降低功率損耗，提高系統效率。

3. 可調過壓和欠壓保護

過壓閉鎖（OVLO）：可調范圍為 6V 至 36V，出廠預設的內部 OVLO 閾值為 33V（典型值）。

欠壓閉鎖（UVLO）：可調范圍為 4.5V 至 24V（MAX17523）或 4.2V 至 24V（MAX17523A），出廠預設的內部 UVLO 閾值為 19V（典型值）。

4. 小型封裝

采用 16 引腳 (3mm x 3mm) TQFN 封裝，節省 PCB 空間，特別適合緊湊型設計。

二、MAX17523關鍵性能參數

1. 可編程限流保護

限流范圍：MAX17523/MAX17523A 提供高達 1A 的可編程限流保護功能，限流值可在 0.15A 至 1A 范圍內調節。

過流故障響應模式：用戶可以選擇自動重試、閉鎖或連續模式：

自動重試模式：當電流達到閾值時，器件會在 21ms（典型值）消隱時間后關閉，并在重試期間保持關閉狀態。

閉鎖模式：器件會在消隱時間后處于閉鎖狀態。

連續模式：器件會連續限制電流。

2. 其他保護功能

反向電流控制：內置反向電流控制功能，防止反向電流損壞系統。

熱關斷保護：當溫度超過設定閾值時，自動關閉器件，防止過熱損壞。

3. 擴展溫度范圍

工作溫度范圍為 -40°C 至 +125°C，適用于廣泛的工業和汽車應用。

三、MAX17523特殊功能與設計考量

1. 雙使能輸入

EN 和 HVEN 輸入：MAX17523 提供雙使能輸入（EN 和高壓低電平有效 HVEN），增強了控制靈活性，便于與其他設備集成。

2. 靈活的設計選項

OVLO 和 UVLO 閾值：通過外部電阻進行設置，允許用戶根據具體需求調整過壓和欠壓保護閾值。

正向限流值：用戶可以根據實際應用場景設置合適的限流值，確保系統的安全性和穩定性。

3. 節省空間的設計

采用小型化的 16 引腳 TQFN 封裝，不僅節省了寶貴的 PCB 空間，還簡化了布局設計，提高了生產效率。

四、MAX17523應用案例

在工業電源保護應用中，MAX17523 提供了強大的過壓和欠壓保護功能，確保系統在復雜的電源環境中穩定運行。其寬輸入電壓范圍和多種保護機制使其成為理想的選擇，能夠應對各種潛在的電源故障。

對于汽車電子應用，MAX17523 的高負輸入容差和擴展溫度范圍使其能夠在惡劣環境下正常工作。其集成的限流和熱關斷保護功能進一步增強了系統的可靠性，確保汽車電子設備的安全運行。

在醫療設備中，MAX17523 的精確限流和過流保護功能確保了設備的平穩運行和高可靠性。其靈活的設計選項和多種保護機制也增強了設備的安全性，保障了患者的健康和安全。

對于消費電子產品，MAX17523 提供了緊湊的設計和高效的功率管理，有助于延長電池壽命并提高用戶體驗。其多種封裝選擇和接口選項增加了設計的靈活性，滿足不同應用場景的需求。

五、MAX17523引腳圖及原理圖

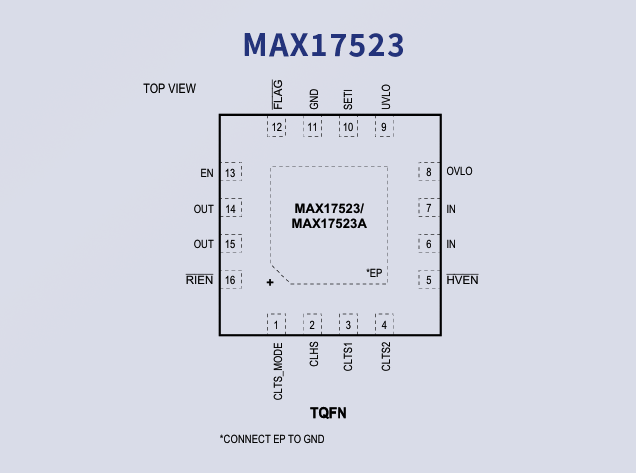

1、MAX17523引腳圖

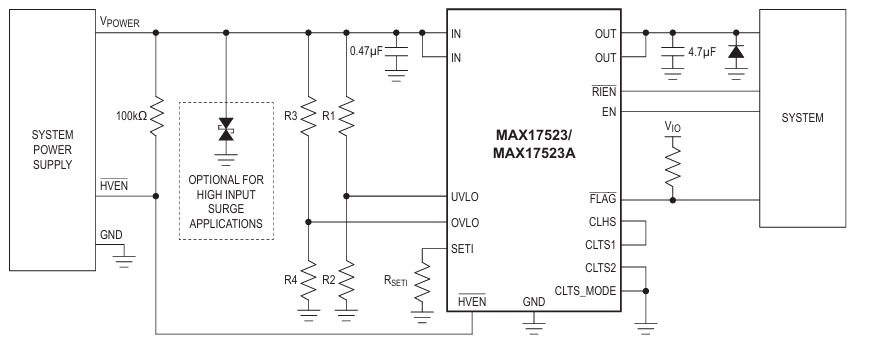

2、MAX17523原理圖

五、MAX17523可型號

MAX17523ATE+

MAX17523ATE+T

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

MAX17523 是一款高度集成且功能強大的可調過壓和過流保護器件，適用于廣泛的工業和汽車應用。其卓越的過壓和欠壓保護能力、靈活的限流設置以及多種保護機制，使其成為工程師們?cè)O(shè)計高性能系統的理想選擇。通過詳細了解其各項技術參數和特性，用戶可以更好地利用這一先進的器件，優化系統設計并提高整體性能。
