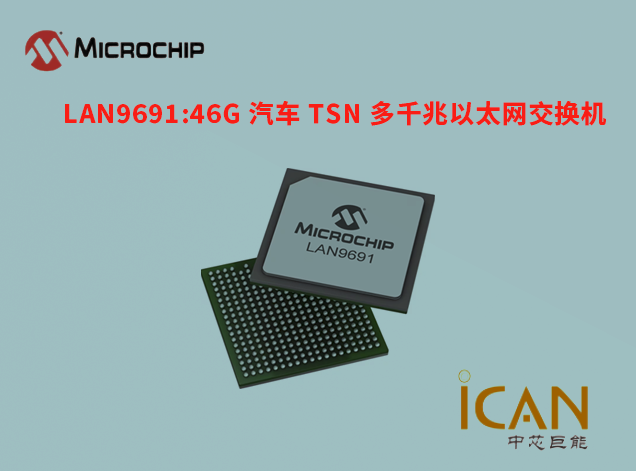

LAN9691 是Microchip一款專為車載網絡（IVN）應用設計的46G TSN多千兆以太網交換機，具備豐富的汽車交換功能和端口配置（最多可達30個端口），支持從10Mbps到10Gbps的數據傳輸速率。該交換機非常適合高級駕駛員輔助系統（ADAS）、區域ECU連接、高性能計算和網關等應用。代理銷售Microchip旗下全系列IC電子元器件-中芯巨能為您提供LAN9691技術參數詳解。

系列兼容性和可擴展性

LAN969x系列硬件和軟件兼容且可擴展，提供不同帶寬選項：

LAN9691：46Gbps

LAN9692：66Gbps

LAN9693：102Gbps

時間敏感網絡（TSN）功能

LAN969x系列通過一組全面的功能支持時間敏感網絡（TSN），包括：

幀搶占：確保關鍵數據優先傳輸。

直通：減少延遲，提高實時性能。

幀復制和消除：增強可靠性。

增強的調度：包括時間感知整形、循環排隊和轉發。

每流策略和篩選：實現精細控制和管理。

IEEE? 1588 和 IEEE 802.1AS 支持：保證低延遲和確定性網絡。

靈活的以太網端口

LAN969x系列具有一組高度靈活的以太網端口，支持多種接口標準：

RGMII

SGMII

QSGMII

USGMII

USXGMII

該系列集成了強大的1GHz單核ARM? Cortex-A53? CPU，用于對交換機和高級汽車應用進行全面管理。

安全特性

LAN969x系列適用于需要高端口數10M/100M/1G/2.5G/5G/10G交換鏈路的安全關鍵型應用，并提供以下安全特性：

基于TCAM的幀處理：使用多功能內容感知處理器（VCAP）。

快速安全啟動：采用ARM可信固件方法。

啟動和代碼加密：通過加密庫和硬件安全加速器實現。

一次性可編程不可變密鑰存儲：確保密鑰的安全存儲。

軟件解決方案

VelocityDRIVE SP 和配置工具 VelocityDRIVE CT 提供了交鑰匙軟件解決方案，簡化了配置和管理過程。

LAN9691中文參數

汽車適用性：是

以太網帶寬：46Gbps

以太網端口：最多30個，支持 SGMII, QSGMII, USXGMII, XFI, RGMII

端口速度：10/100/1000/2500Mbps, 5/10Gbps

安全啟動：是

IEEE 1588 標準：支持

最大溫度范圍：105°C

最小溫度范圍：-40°C

數字 I/O 電壓：0.9/1.5/1.8/3.3V

功能安全：ISO 26262 – 高達 ASIL B

如需LAN9691產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

總結

LAN9691是一款高性能的46G TSN多千兆以太網交換機，專為車載網絡應用設計。它提供了豐富的功能和靈活的端口配置，支持廣泛的以太網速率。結合強大的安全特性和全面的TSN功能，LAN9691能夠滿足現代汽車應用中的高可靠性和低延遲需求。此外，其與LAN9692和LAN9693的兼容性和可擴展性，使得用戶可以根據具體需求選擇合適的帶寬選項。
