ISL54214（瑞薩電子 多路復用器）中文資料

來源：中芯巨能：提供選型指導+現貨供應+技術支持| 發布日期：2024-05-08 16:00:01 瀏覽量：

ISL54214 是瑞薩一款單電源雙 SP3T 模擬開關，采用 2.7V 至 4.6V 范圍內的單電源供電。它設計用于在音頻立體聲信號和兩個不同的 USB 2.0 高速差分?jǐn)?shù)據信號之間進行多路復用。音頻通道允許信號在地面以下擺動，從而允許通過個人媒體播放器和其他便攜式電池供電設備中的通用耳機連接器復用語音和數據信號。音頻開關單元可以以極低的失真?zhèn)鬟f ±1V 接地參考音頻信號（將 5mW 驅動至 32Ω 負載時，THD+N<0.03%）。 USB 開關單元具有非常低的導通電容 (8pF) 和高帶寬，可以以最小的邊沿和相位失真?zhèn)鬟f USB 高速信號 (480Mbps)。 ISL54214 采用微型 12 Ld 2.2mm x 1.4mm 超薄 QFN 和 12 Ld 3mm x 3mm TQFN 封裝。它的工作溫度范圍為 -40 °C 至 +85 °C。

ISL54214特性

USB 2.0 的高速 (480Mbps) 和全速 (12Mbps) 信號傳輸能力

低失真負信號能力音頻開關

斷電保護

COM 引腳可承受 5.5V 過壓

低失真耳機音頻信號

32Ω 負載 5mW 時的 THD+N：<0.03%

串?dāng)_（100kHz）：-98dB

關斷隔離（100kHz）：95.5dB

單電源供電 (V DD )：2.7V 至 4.6V

-3dB 帶寬 USB 開關：700MHz

采用微型 12 Ld μTQFN 和 TQFN 封裝

符合 USB 2.0 短路要求，無需額外外部組件

無鉛（符合 RoHS 標準）

ISL54214應用領域

MP3及其他個人媒體播放器

移動電話

ISL54214引腳圖

ISL54214引腳圖

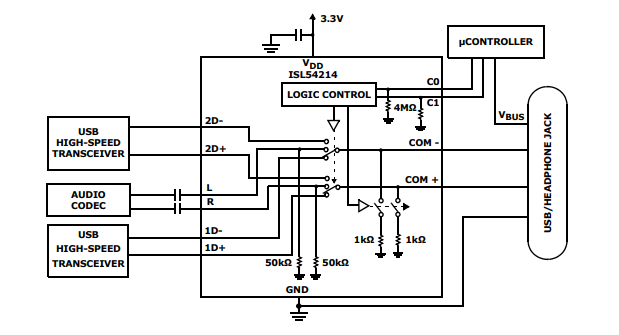

ISL54214原理圖
