F4481：DIFF 輸入/SE 輸出四路 TX DVGA - 400MHz 至 1100MHz產品詳解

來源：中芯巨能：提供選型指導+現貨供應+技術支持| 發布日期：2024-05-22 12:00:01 瀏覽量：

F4481產品簡介

F4481 是瑞薩電子一款 400MHz 至 1100MHz 四路徑 TX 數字可變增益放大器 (DVGA)，配備 100Ω 差分輸入和 50Ω 單端輸出。該器件是針對 400MHz 至 4200MHz 頻率范圍內的頻分雙工 (FDD) 或時分雙工 (TDD) 應用的完整 VGA 系列的一部分。 F4481 使用單個 3.3V 電源和僅 520mA 的 ICC，提供四個獨立的傳輸路徑，每個路徑具有 28dB 典型最大增益、+35dBm OIP3、+17dBm 輸出 P1dB 和 5.7dB NF。每個通道均包含一個 Glitch-Free? 數字步進衰減器，以精確的 0.5dB 步進將增益降低高達 31.5dB。F4481 采用 8mm × 8mm 56-LGA 封裝，具有匹配的 100Ω 差分輸入和 50Ω 單端輸出阻抗，可輕松集成到信號路徑中。

F4481產品特性

適用于 FDD TX 應用的獨立四通道

400MHz 至 1100MHz

900MHz 時典型最大增益為 28dB

精確的 SPI 控制 Glitch-Free? 增益調整

31.5dB 增益范圍，步長為 0.5dB

900MHz 時噪聲系數為 5.7dB

900MHz 時 +35dBm OIP3

+17dBm 輸出 P1dB (900MHz)

3.3V電源電壓

ICC = 524mA

100Ω差分輸入阻抗

50Ω單端輸出阻抗

1.8V 和 3.3V 邏輯支持

獨立通道待機模式以節省電量

工作溫度 (TEP) 范圍：-40 °C 至 +115 °C

8mm × 8mm，56-LGA 封裝

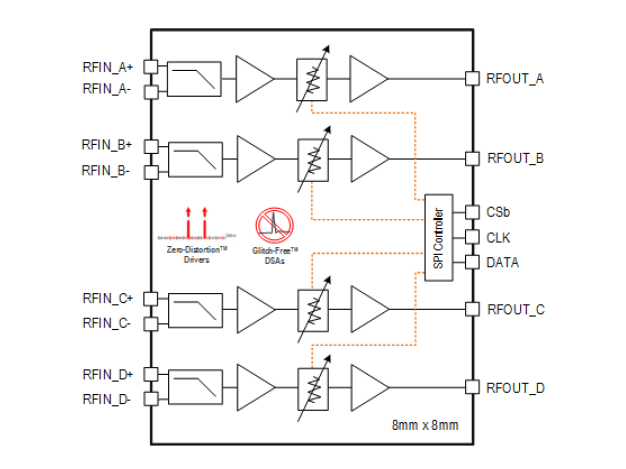

F4481功能框圖

F4481功能框圖

F4481訂購型號

F4481LKGI

F4481LKGI8
