F2480：寬帶 RF 模擬 VGA，400MHz 至 3000MHz產品詳解

來源：中芯巨能：提供選型指導+現貨供應+技術支持| 發布日期：2024-05-22 14:00:01 瀏覽量：

F2480產品簡介

F2480 是瑞薩電子一款 400MHz 至 3000MHz RF 模擬可變?cè)鲆娣糯笃?(AVGA)，可用于接收器、發射器和其他應用。放大器或電壓可變衰減器 (VVA) 均可配置為級聯中的第一級。 F2480 RF AVGA 提供 12dB 典型最大級聯增益（無衰減）、4.3dB 噪聲系數（放大器作為第一級）和 36dB 增益調整，設計用于單 +5V 電源運行。名義上，Zero-Distortion? 放大器使用 106mA I CC提供 +41.5dBm 輸出 IP3 。該器件采用 5 x 5 mm、32-TQFN 封裝，具有 50Ω 單端 RF 輸入和 RF 輸出阻抗，可輕松集成到信號路徑系列中。

F2480產品特性

400MHz 至 3000MHz（放大器范圍）

50MHz 至 6000MHz（衰減器范圍）

12dB 典型級聯最大增益

36dB 連續增益范圍

出色的線性度 +41.5dBm OIP3

噪聲系數4.3dB

I CC = 106mA，放大器待機電流1.2mA

雙向衰減器射頻端口

正放大器增益斜率與頻率的關系可抵消系統 PCB 損耗

V MODE引腳允許正或負衰減控制響應

dB 線性衰減特性

4 個 RF 端口引腳排列，支持多種陣容配置

50Ω輸入輸出阻抗

寬帶，內部匹配

5 x 5 毫米，32-TQFN 封裝

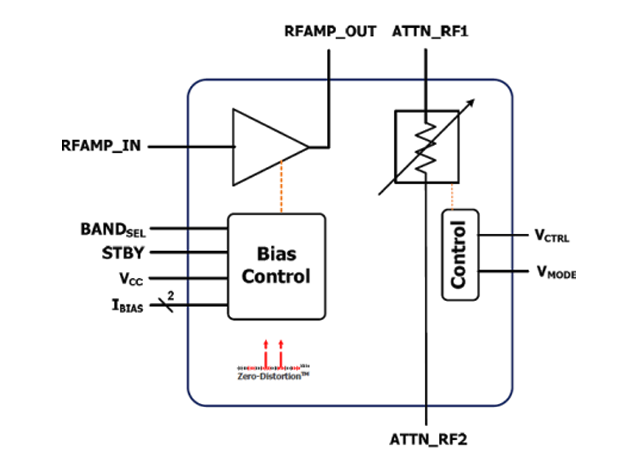

F2480功能框圖

F2480功能框圖

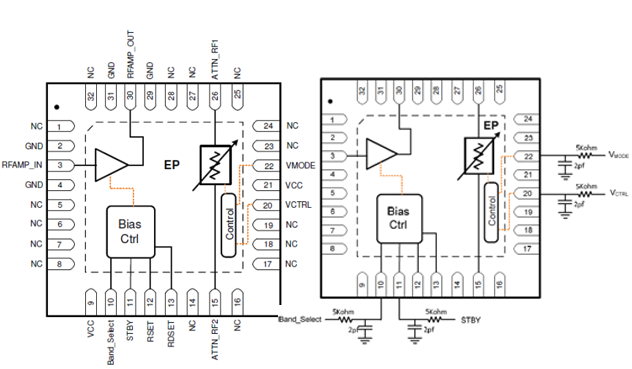

F2480引腳圖

F2480引腳圖

F2480訂購型號

F2480NBGI

F2480NBGI8

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
