CBM97D39是一款具有14位分辨率和2.5 GSPS時鐘頻率的高性能射頻數模轉換器（DAC），其卓越的技術特性使其在無線通信、測試測量?jī)x器以及雷達等多個領域中成為關鍵組件。代理銷售芯佰微電子旗下全系列IC電子元器件-中芯巨能為您介紹這款芯片的技術亮點及其在實際應用中的表現。

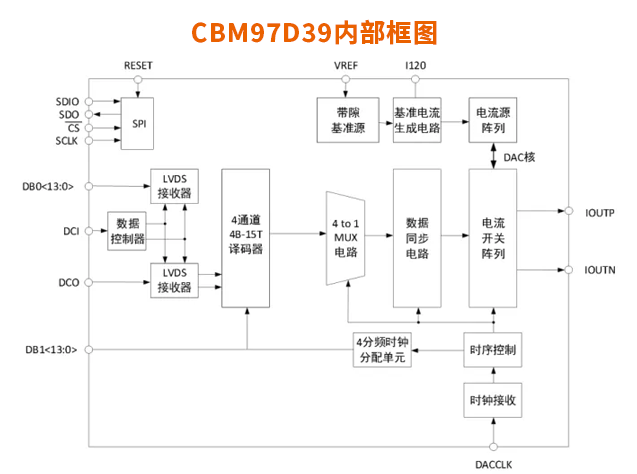

首先，CBM97D39具備14位分辨率，這意味著它能夠精準地捕捉模擬信號的細微變化，確保在信號轉換過程中保留更多細節信息。采用四相開關結構DAC內核，該芯片有效降低了信號失真，為直接射頻輸出提供了優質的信號質量。這一特性對于提升無線通信系統中的信號調制精度、減少信號干擾至關重要，從而保障了通信系統的準確性和可靠性。

其次，2.5 GSPS的高速時鐘頻率使CBM97D39能夠快速處理高速變化的數字信號，實現實時轉換。它支持從直流到3GHz的寬頻帶信號輸出，這使得它不僅能夠在基帶模式下生成多載波寬帶信號，還能在混頻模式中于第二、三奈奎斯特區域輸出多載波信號，滿足不同應用場景對信號頻率范圍的多樣化需求。例如，在雷達系統中，這種能力有助于實現對遠距離目標的快速探測和精準定位。

此外，CBM97D39還擁有靈活的接口設計和強大的系統適配性。雙端、源同步的LVDS接口簡化了與FPGA/ASIC等數字設備之間的連接，并保證了數據傳輸?shù)耐暾院退俣取Ｍㄟ^(guò)片上控制器管理內部和外部時鐘域之間的接口，提高了系統在大溫度變化環境下的穩定性和兼容性。同時，串行外圍接口（SPI）讓用戶可以方便地進行配置和寄存器訪問，實現功能定制。

值得一提的是，CBM97D39的無雜散動態范圍達到了70dB，顯著抑制了雜散信號干擾，保證了在復雜信號處理過程中的準確性和穩定性。這使其特別適用于高端測試測量?jī)x器等領域，這些地方對信號質量有著極高的要求。

CBM97D39還具備多芯片同步功能和電流可編程特性，進一步增強了其在不同電路設計中的適用性。多個芯片協同工作，提升了整體系統的處理能力，而8.7mA至31.7mA的可編程輸出電流范圍則允許用戶根據實際需求優化電路性能。

最后，基于0.18um CMOS工藝制造的CBM97D39，不僅在性能上表現出色，還在成本效益方面做到了平衡。采用1.8V和3.3V雙電源供電，為芯片內部不同功能模塊提供了合適的電源環境。160腳CSBGA封裝形式確保了電氣性能和散熱特性，使得芯片在高密度集成和高負載運行條件下依然保持可靠性和穩定性。如需CBM97D39產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
