ADS1256IDBR 是TI德州儀器一款8通道、24位Σ-Δ ADC。代理銷售TI德州儀器旗下全系列IC電子元器件-中芯巨能為您提供ADS1256IDBR:引腳圖、引腳功能詳解、工作原理及使用須知。

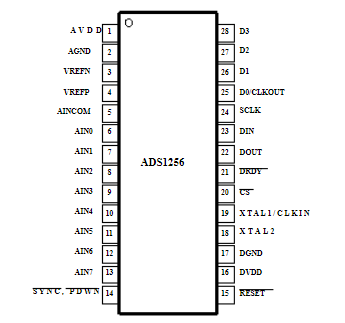

2、ADS1256IDBR引腳功能詳解:
1. AIN0-AIN7:模擬輸入通道,可以連接到待測信號源。
2. DVDD:數字電源引腳。
3. DGND:數字地引腳。
4. AVDD:模擬電源引腳。
5. AGND:模擬地引腳。
6. RESET:復位引腳,用于復位芯片。
7. PDWN:掉電引腳,用于控制芯片的掉電模式。
8. SCLK:串行時鐘輸入引腳。
9. SDATA:串行數據輸入引腳。
10. SDO:串行數據輸出引腳。
ADS1256IDBR采用Σ-Δ調制技術,其工作原理是將模擬輸入信號通過PGA(可編程增益放大器)進行放大,然后送入Σ-Δ ADC進行數字化轉換。轉換后的數字信號可以通過SPI接口輸出給微控制器或其他數字設備進行處理。
擴展閱讀
ADS1256IDBR:中文參數、工能特點、應用領域
1. 供電:正確連接模擬和數字電源引腳,保證芯片正常工作。
2. 模擬輸入:連接待測信號到模擬輸入引腳,并確保信號范圍在芯片規定的工作范圍內。
3. 接口:通過SPI接口與微控制器或其他數字設備進行通信。
4. 外部元件:根據數據手冊要求正確連接外部元件,如濾波電容和參考電壓源。
