在工業自動化與過程控制系統中，4-20 mA電流環因其抗干擾能力強、傳輸距離遠等優點，廣泛應用于傳感器信號的遠距離傳輸。MAX12900作為一款高度集成的變送器芯片，集成了10個關鍵功能模塊，能夠有效簡化系統設計并提升整體穩定性。

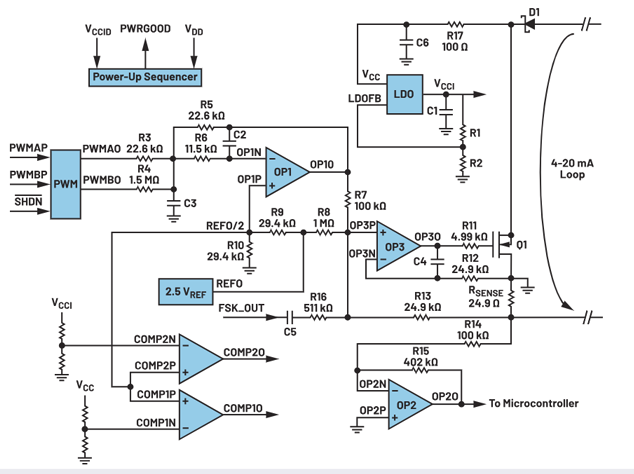

如圖1所示，MAX12900采用模塊化架構，核心功能包括PWM信號處理、電壓轉電流轉換、電流檢測、電源監控及啟動時序控制等。整個工作流程始于微控制器向傳感器發送控制指令，并接收反饋數據。該器件支持雙路PWM輸入信號——粗調（PWMAP）和精調（PWMBP），通過緩沖、求和后進入低通濾波器（由OP1模塊實現），最終將數字脈沖轉化為模擬電壓輸出。

圖1

在典型應用中，粗調通道的增益設置為1（R5/R3），而精調通道則配置為1/66（R5/R4），這種分層調節機制可在保證動態范圍的同時提升控制精度。接下來，OP3模塊與外部MOSFET（Q1）配合，結合精密基準電壓源，構成一個高穩定性的電壓控制電流源，確保輸出電流與輸入電壓成線性比例關系。

為了實現閉環控制，MAX12900還集成了一路電流檢測放大器（OP2），用于實時監測電流環中的電流值，并將結果反饋給微控制器，從而進行動態調整。這一設計不僅提高了系統的響應速度，也增強了對異常工況的應對能力。

此外，MAX12900內部設有兩個比較器，分別用于監測主電源電壓和內部LDO穩壓器的輸出電壓。一旦檢測到供電異常，即可觸發相應的保護機制，防止系統因供電不穩定而導致的數據錯誤或硬件損壞。

針對上電過程中的不確定性，該芯片還內置了電源時序控制器。當LDO輸出達到目標電壓的90%時，控制器會生成“電源良好”信號，通知系統進入正常工作狀態。該閾值可通過外部分壓網絡進行設定，從而滿足不同應用場景的需求。

MAX12900通過高度集成的設計理念，將傳統變送器所需的多個獨立元件整合于單一芯片中，不僅顯著減少了PCB面積和外圍電路復雜度，同時也提升了系統的可靠性與可維護性。對于需要高性能、小體積、高集成度的工業控制、智能傳感器及現場儀表應用而言，MAX12900提供了一個極具競爭力的技術解決方案。如需MAX12900產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
