在現代電子設備中，USB Type-C接口因其多功能性和高效率而受到廣泛應用。瑞薩推出的RA2L2 MCU USB Type-C參考設計，為諸如數據記錄器、TWS充電盒和PC外設等小型電池應用場景提供了理想的解決方案。瑞薩電子代理商-中芯巨能將詳細介紹該參考設計的技術細節及其如何幫助工程師縮短開發周期并提升產品性能。如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

系統架構與核心組件

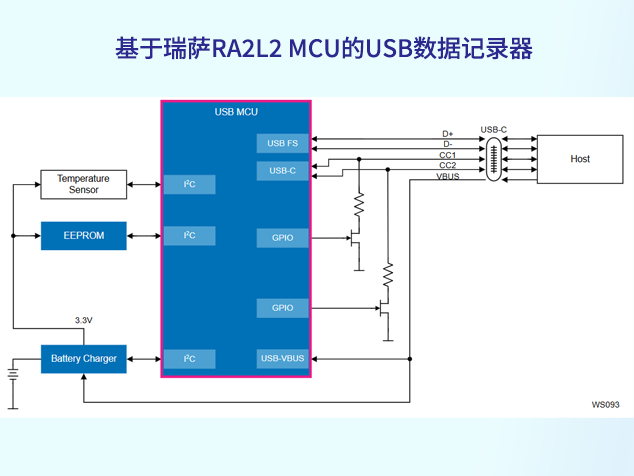

此參考設計的核心是RA2L2 32位MCU，作為主控單元，它負責系統級控制，包括與充電芯片、傳感器設備及LCD顯示屏等外圍器件的通信。RA2L2 MCU具備以下關鍵特性：

128KB閃存、16KB RAM以及4KB數據閃存

支持USB Type-C檢測與USB 2.0全速通信

提供豐富的串行通信接口（如I2C、SPI、UART）

低功耗設計，適合電池供電設備

此外，該設計還集成了DA9168電池充電IC，用于管理單節鋰離子電池的充電過程，并支持USB總線電源供給。

主要功能演示

為了更好地展示RA2L2 MCU的功能，該參考設計提供了三種接近實際應用場景的演示用例和兩種演示模式：

獨立電池運行模式：模擬設備單獨依靠電池供電的情況，測試其在無外部電源情況下的工作狀態。

連接到充電器模式：展示設備通過USB Type-C接口從外部電源獲取電能的過程，同時驗證充電電路的有效性。

連接到PC模式：演示設備作為USB外設時的數據傳輸能力，確保USB 2.0全速通信的穩定性。

演示模式包括：

低功耗傳感演示模式：專注于低功耗操作，適用于需要長時間待機的應用場景。

鼠標演示模式：模擬鼠標操作，展示MCU處理用戶輸入的能力。

設計優勢與技術支持

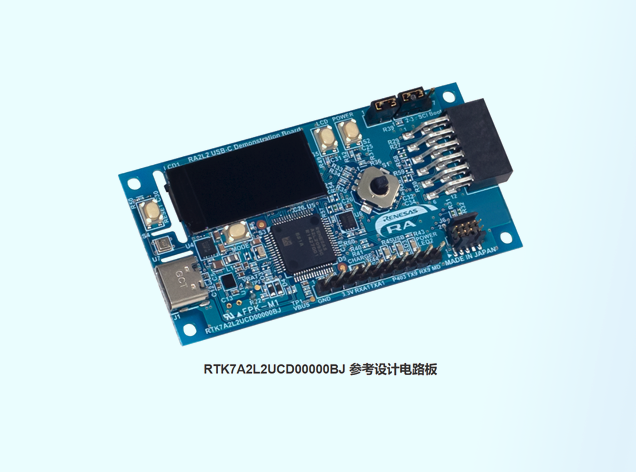

該參考設計不僅提供硬件平臺，還包括詳細的PCB設計文檔和示例代碼，極大地簡化了開發流程。開發者可以快速上手，基于現有設計進行定制化開發，減少重復勞動，加快產品上市速度。

特別值得一提的是，RA2L2 MCU支持多種電源供給方式（單節鋰電池與USB總線電源），并通過內置VBUS檢測和端接電阻，減少了對外部元件的需求，降低了BOM成本。

應用領域廣泛

RA2L2 MCU USB Type-C參考設計適用于多個行業領域：

通用系統：如各類嵌入式控制器

物聯網設備：智能家居、智能穿戴等

工業自動化和傳感器：工業現場的數據采集與監控

消費類應用：個人電子產品、娛樂設備等

家用電器：智能家電控制

樓宇自動化：環境監測與控制系統

醫療/保健設備：便攜式健康監測儀器
