在工業自動化、電力系統及高端制造設備中，對高輸入電壓下穩定供電的需求日益增長。瑞薩電子推出的ISL81100同步降壓控制器，憑借其高達100V的寬輸入電壓范圍與豐富的集成化功能，為工程師提供了一種高效、靈活且可靠的DC-DC轉換解決方案。瑞薩電子代理商-中芯巨能為您介紹ISL81100產品應用優勢及典型應用示例圖。

ISL81100產品應用優勢

寬電壓支持，適配多種應用場景

ISL81100支持4.5V至100V輸入電壓范圍，輸出電壓可調節至0.8V至96V，適用于包括工業控制、服務器電源、通信設備、電動汽車以及智能電網等多種高壓系統的供電場景。該控制器采用固定頻率峰值電流模式PWM控制架構，具備良好的動態響應和穩定性，特別適合對負載變化敏感的應用場合。

高性能控制與靈活配置能力

該器件內置兩個具有自適應擊穿保護的MOSFET驅動器，可直接驅動外部功率管，降低外圍電路復雜度。其內部振蕩器頻率可在100kHz至2MHz之間編程調節，并支持與外部時鐘信號同步，便于實現多相位交錯運行或與其他電源模塊進行頻率同步，優化EMI表現。

此外，ISL81100還集成了以下關鍵功能：

電流共享（均流）功能：支持多控制器并聯使用，提升系統功率容量與冗余能力。

軟啟動時間可編程：防止上電沖擊，提高系統可靠性。

預偏置啟動支持：確保在已有輸出電壓存在的情況下平穩啟動。

PGOOD狀態指示：用于監控輸出電壓狀態，輔助系統故障診斷。

輸出電流監視器：通過模擬電壓反映負載電流水平，便于實時監測與反饋控制。

多重保護機制，保障系統安全運行

ISL81100內置全面的保護功能，涵蓋：

逐脈沖過流保護（OCP）

打嗝模式或恒流模式可選

負向峰值電流限制

過壓保護（OVP）

欠壓保護（UVP）

過溫保護（OTP）

這些保護機制大大提升了系統在異常工況下的安全性與穩定性，尤其適用于無人值守或高溫高濕等嚴苛工業環境。

小型封裝與寬溫工作范圍

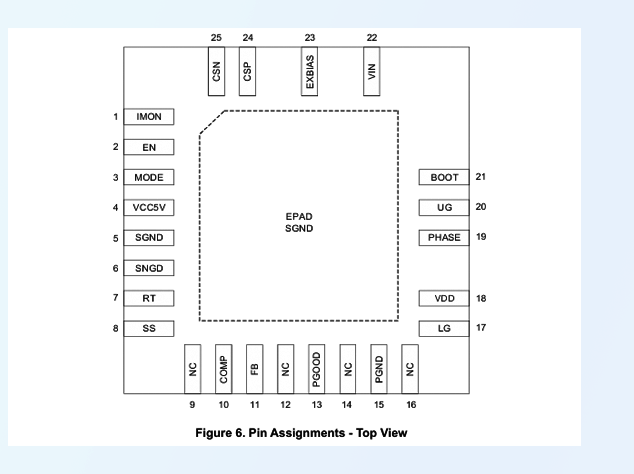

ISL81100采用5mm x 5mm TQFN封裝，節省PCB空間，便于高密度布局。其工作溫度范圍為**-40°C至+125°C**，滿足工業級應用對極端溫度環境的適應性要求。

典型應用領域

ISL81100廣泛適用于以下工業與電力電子系統：

工業自動化設備中的分布式電源系統

數據中心與服務器電源模塊

汽車電子中的高壓電池管理系統（如48V系統）

智能電網與儲能系統中的DC-DC轉換單元

高壓電機驅動與測試設備供電系統

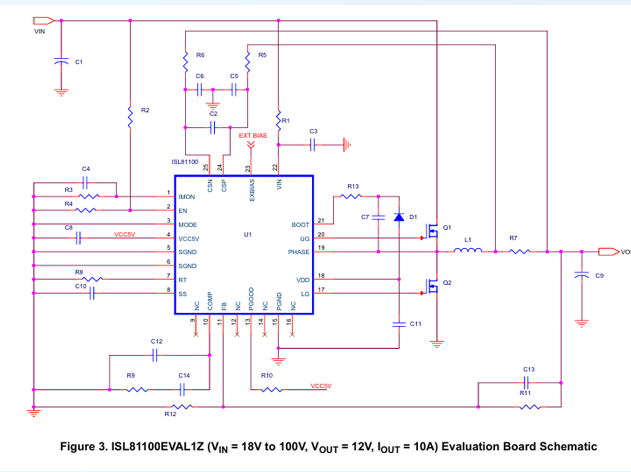

ISL81100典型應用示例圖

如需ISL81100產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

結語

對于工業設備工程師而言，ISL81100不僅是一款具備高耐壓、高性能指標的同步降壓控制器，更是應對多樣化電源設計挑戰的有力工具。其出色的靈活性、集成度與多重保護機制，使其成為構建高可靠、高效率工業電源系統的重要選擇。隨著工業設備對電源系統智能化、小型化與高可用性的持續追求，ISL81100將在更多高性能應用中發揮關鍵作用。
