本技術手冊旨在為工程師提供關于LT8640S和LT8643S單片式降壓穩壓器的詳細指南，這兩款設備屬于42V、6A連續電流/7A峰值電流等級，采用了第二代Silent Switcher? 2架構。該架構通過將高頻環路分離并集成旁路陶瓷電容至封裝內部，極大地簡化了PCB布局要求，并提升了EMI性能，即使在低成本的雙層電路板上也能實現卓越的EMI抑制效果。

高效工作于高開關頻率下

針對汽車應用中對高開關頻率（如2 MHz或更高）的需求，以避開AM頻段并減小解決方案尺寸，LT8640S和LT8643S展示了如何在不犧牲效率的前提下滿足這些需求。憑借其快速且可控的開關邊沿，這些器件能夠在高開關頻率下保持高效運行，同時降低功耗。一個典型的例子是圖1中的超低EMI且高效的12V至5V/6A設計，它展示了使用BIAS引腳供電的內部穩壓器，以及展頻模式的啟用，進一步減少了EMI輻射。

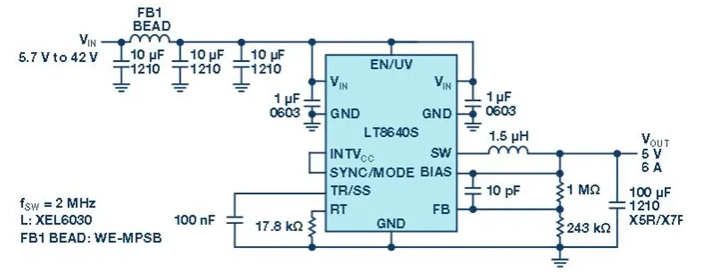

圖1. 展頻模式的超低EMI LT8640S 5 V/6 A降壓轉換器

PCB布局與熱管理考量

對于采用LT8640S的設計，特別是9V輸出配置（見圖2），在1MHz開關頻率下，即便輸出功率達到45W，通過優化散熱設計，LT8640S的溫度上升不超過50°C（參見圖3）。這證明了即使在高負載條件下，適當?shù)纳岽胧┩瑯幽軌虼_保系統的穩定性和可靠性。

圖2. LT8640S 24 V 至9 V/6 A降壓轉換器

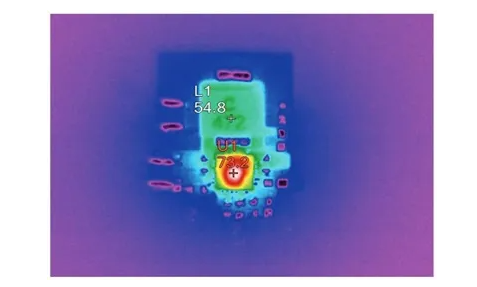

圖3. LT8640S 24 V至9 V/5 A熱圖像，采用圖4設計（fSW = 1 MHz，TA = 25°C）

并聯操作與均流控制

為了支持超過7A峰值的輸出電流，多個LT8643S可以并聯使用。利用外部補償和電流模式控制，LT8643S實現了均衡的電流分配。通過簡單的連接所有VC引腳，并利用CLKOUT和SYNC/MODE引腳同步頻率，即可輕松完成并聯配置。圖6提供了詳細的12V至3.3V/12A并聯設計示例，顯示了如何通過浮空SYNC/MODE引腳來設置強制連續模式，以及如何使用CLKOUT信號同步其他LT8643S單元。

結論

LT8640S和LT8643S代表了高性能單片同步降壓穩壓器的前沿，它們不僅具備極低的EMI輻射，還擁有廣泛的輸入電壓范圍（3.4V至42V），非常適合應對汽車?yán)鋯雍拓?fù)載切斷等挑戰。此外，其小型化的4mm×4mm LQFN封裝有助于節省空間，而集成的環路電容則減輕了對復雜PCB布局的依賴，從而加快產品上市時間并降低成本。無論是追求高效率還是緊湊型設計，LT8640S和LT8643S都是理想的選擇。
