在長電纜線路中維持穩定的電壓調節是一個常見的挑戰，尤其是在高電流應用中。傳統解決方案包括使用四線式開爾文連接或增加電纜直徑，但這些方法要么需要額外布線，要么增加了機械復雜性和成本。代理銷售旗下ADI(亞德諾)旗下全系列IC電子元器件-中芯巨能推薦您使用ADI(亞德諾)旗下LT6110電纜/導線壓降補償器，這款器件無需額外布線即可實現精確的電壓調節。

傳統方法及其局限性

傳統的四線式開爾文連接通過直接在負載上測量電壓來提高穩壓精度，但這種方法要求額外鋪設兩根導線，并且需要在靠近負載的位置增設電阻器，這在實際應用中往往難以實施。另一種方法是增大電纜直徑以減少電阻和電壓降，但這會顯著增加空間需求和成本，同時帶來機械設計上的復雜性。

LT6110的工作原理

LT6110電纜/導線壓降補償器提供了一種更為靈活和經濟的替代方案。圖1展示了單線式補償?shù)幕炯軜?gòu)。當遠端負載不共享穩壓器的地時，需要一根導線連接至負載，另一根作為接地回線。LT6110通過檢測電阻RSENSE兩端的電壓VSENSE來監測負載電流，并輸出一個與負載電流ILOAD成比例的電流IIOUT。該電流通過反饋電阻RFA吸收，從而增加穩壓器的輸出電壓，補償因電纜電阻引起的壓降。

對于負載電流小于3A的應用，LT6110內部集成的20mΩ RSENSE足以滿足需求；而對于大于3A的應用，則需外接檢測電阻。此外，LT6110還提供了IMON引腳，用于補償如LT3080等基于電流參考的線性穩壓器。

應用案例分析

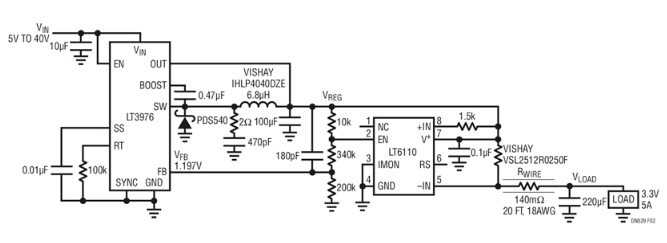

圖2展示了一個完整的電纜/導線壓降補償系統，其中包含一個3.3V、5A的降壓型穩壓器和一個LT6110，用于調節通過20英尺18 AWG銅線連接的遠端負載電壓。流過140mΩ導線電阻和25mΩ RSENSE的最大5A負載電流將產生825mV的壓降。為了調節負載電壓VLOAD，需設定IIOUT ? RFA等于825mV。

圖2

在沒有電纜/導線壓降補償?shù)那闆r下，負載電壓的最大變化量ΔVLOAD可達700mV，即對于3.3V輸出誤差為21.2%。而LT6110在25°C條件下可將ΔVLOAD減小至僅50mV，誤差降至1.5%，顯著提升了負載調節性能。

精準負載調節

利用LT6110實現精準負載調節的關鍵在于準確估算電源與負載之間的電阻。即使存在一定的計算誤差，LT6110仍能顯著減小負載電壓誤差。例如，在圖2所示電路中，即使RSENSE和RWIRE的計算誤差為25%，LT6110仍可將VLOAD誤差減小至6.25%。

如果能夠準確估算RWIRE、RSENSE以及與導線相串聯的電纜芯線和PCB走線的電阻，LT6110可以對多種不同的壓降進行高精度補償。這種精確補償不僅提高了負載調節精度，還能適應任意長度的導線，確保穩壓器的電壓誤差保持在最低水平。

LT6110電纜/導線壓降補償器為解決長電纜線路中的電壓調節問題提供了一種高效且經濟的解決方案。它無需額外布線或增加電纜直徑，避免了傳統方法帶來的機械復雜性和成本增加。相反，LT6110通過簡單的電路設計實現了精確的電壓調節，顯著改善了遠端負載的電壓穩定性。對于工程師來說，理解和應用LT6110的獨特優勢，可以在不增加系統復雜性的前提下，大幅提升電子系統的可靠性和性能。無論是工業自動化還是通信設備，LT6110都是一項值得考慮的技術選擇。如需LT6110產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
