L6599DTR(控制器)中文簡介及引腳圖/原理圖/封裝圖

來源：| 發布日期：2023-08-24 11:14:17 瀏覽量：

ST意法半導體的L6599DTR是一款專為諧振半橋拓?fù)浣Y(jié)構設計的雙端控制器，具有優異的性能和廣泛的應用領域。該型號的控制器通過在一個開關的關斷和另一個開關的開斷之間插入固定的死區時間，實現軟開關和高頻工作。中芯巨能小編為您提供L6599DTR產品中文簡介和引腳圖/原理圖/封裝圖。

一、L6599DTR型號中文簡介：

L6599DTR具有多項功能特點，包括600V軌兼容的高側柵驅動器，集成自舉二極管和高dV/dt免疫。此外，它還具有非線性軟啟動功能，確保輸出電壓單調上升。該型號采用DIP-16和SO-16N封裝，方便在不同的應用場景中使用。

L6599DTR(控制器)中文簡介及引腳圖/原理圖/封裝圖

在輕負載時，L6599DTR可以強制進入可控的突發模式運行，從而將變換器的輸入消耗降到最低。在啟動時，為了防止不受控制的涌流，開關頻率從可編程的最大值開始，并逐步衰減，直到達到控制回路確定的穩態值。這種頻移是非線性的，以最小化輸出電壓過沖，并且持續時間也是可編程的。

L6599DTR廣泛應用于LLC諧振變換器控制器領域，成為許多半橋LLC產品的首選芯片。其高精度振蕩器和接口與PFC控制器的特性，使其在高效能電源設計中發揮重要作用。

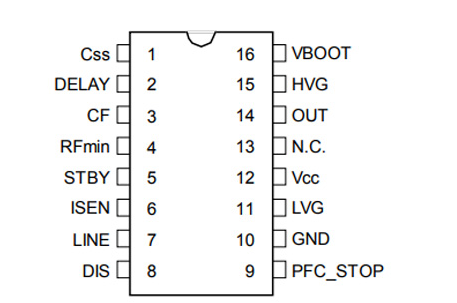

二、L6599DTR引腳圖：

L6599DTR(控制器)中文簡介及引腳圖/原理圖/封裝圖

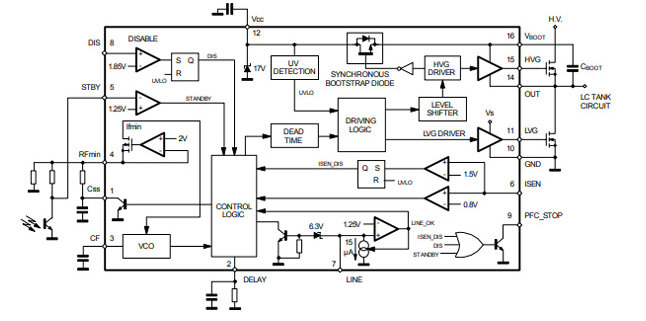

三、L6599DTR原理圖

L6599DTR(控制器)中文簡介及引腳圖/原理圖/封裝圖

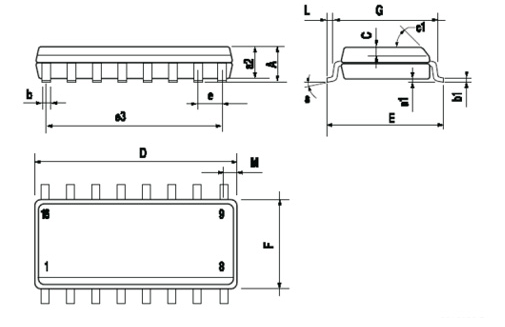

四、L6599DTR封裝圖：

L6599DTR(控制器)中文簡介及引腳圖/原理圖/封裝圖

以上L6599DTR產品中文簡介和引腳圖/原理圖/封裝圖全部內容，如果您需要采購L6599DTR或者需要規格書，樣品測試（終端客戶專享）請聯系我們客服，客服微信：13310830171。

總結而言，ST意法半導體的L6599DTR是一款功能強大的AC-DC控制器和穩壓器。它具備高效能、可靠性和靈活性，適用于多種應用場景。在諧振轉換器控制器領域，L6599DTR憑借其卓越的性能和穩定的工作溫度范圍，成為眾多工程師和設計師的首選。
