NCP1230 是安森美半導體一款帶有內部斜坡補償?shù)碾娏髂Ｊ娇刂破鳌CP1230 提供的其中一個獨特功能為事件管理方案，可以在待機期間禁用前端 PFC 電路，因此降低無負載功耗。 NCP1230 本身會在輕型負載進入周期跳過，同時限制峰值電流（至標稱峰值的 25%），從而不會產生噪聲。NCP1230 是一款高電壓啟動電路，不再需要外部組件，降低了功耗。NCP1230 還具有內部鎖存功能，可用于 OVP 保護。此鎖存通過將 CS 引腳拉至 3.0 V 以上進行觸發，只能通過將 VCC 拉至接地進行重置。NCP1230 提供的某些其他功能有真正的過載保護、內部 2.5 ms 軟啟動、內部前緣間隔、實現低 EMI 的內部頻率抖動。

原廠優勢渠道，一手貨源、不怕比價、承諾原廠原裝正品、一片起訂，極具競爭力的價格，歡迎貿易商和終端客戶詢價，客服微信： 13310830171。24小時采購熱線：133-1083-0171。

NCP1230中文參數

具有內部斜坡補償?shù)碾娏髂Ｊ讲僮?/p>

用于低損耗啟動的內部高壓啟動電流源

極低的空載待機功耗

低峰值電流下的跳周期能力

直接連接到 PFC 控制器以提高空載待機功率

內部 2.5 ms 軟啟動

內部前沿消隱

鎖存初級過流和過壓保護

獨立于輔助電平的短路保護

內部頻率抖動可改善 EMI 特征

+500 mA/?800 mA 峰值電流驅動能力

提供三種頻率選項：65 kHz、100 kHz 和 133 kHz

直接光耦連接

SPICE 模型可用于瞬態和交流分析

提供無鉛封裝

NCP1230應用領域

用于筆記本電腦等的大功率 AC/DC 適配器

離線電池充電器

平板電視、DVD RW、家庭影院、機頂盒

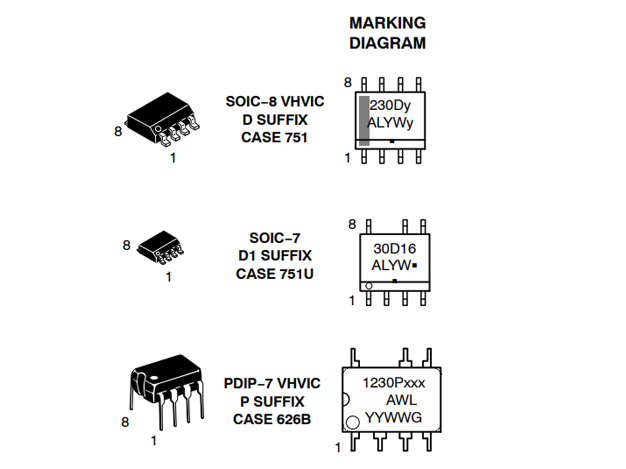

NCP1230引腳圖

NCP1230框圖

NCP1230訂購型號

1、NCP1230D100R2G：封裝 SOIC-8

2、NCP1230D133R2G：封裝 SOIC-8

3、NCP1230D165R2G：封裝 SOIC-8

4、NCP1230D65R2G：封裝 SOIC-8

5、NCP1230P100G：封裝PDIP-8

6、NCP1230P133G：封裝PDIP-8

7、NCP1230P65G：封裝PDIP-8

8、NCP1230D65R2G：封裝 SOIC-8
