點陣式LCD驅動是一種用于控制圖形顯示的技術，它通過一定數量的行列來形成顯示屏上的圖像。這類電路內部通常包括時序產生電路、移位寄存器以及輸出驅動等關鍵模塊，并通過通訊接口與微控制器進行數據交換。為了實現更復雜的圖形顯示，部分電路設計支持級聯擴展，以增加顯示容量。中微愛芯代理商-中芯巨能為您提供中微愛芯點陣式LCD驅動應用領域和選型指南。如需采購、申請樣片測試、產品規格書等需求，請加客服微信：13310830171。

應用領域

COG（Chip On Glass） 產品主要應用于U盾、ETC系統、車載音樂播放器、電話機及便攜式設備等領域。

COB（Chip On Board） 產品則廣泛應用于工業控制、電力設備、通信設備及各種便攜式電子裝置中。

選型指南

COB系列

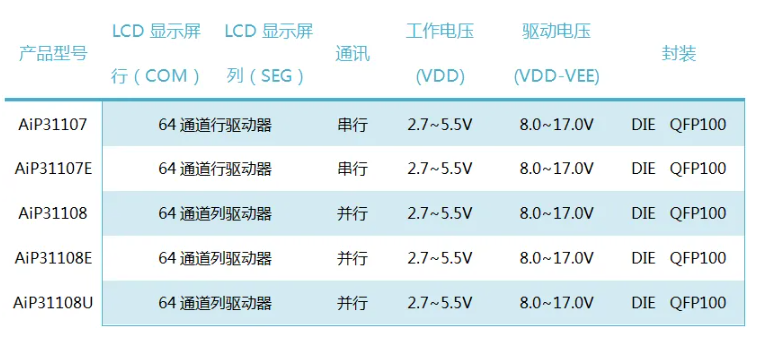

AiP31107/AiP31108：這兩款芯片必須配套使用，其中AiP31107/AiP31107E負責行控制，而AiP31108/AiP31108E/AiP31108U則承擔列控制的任務。該系列的最大LCD驅動電壓可達17V，芯片襯底可選擇連接至VDD或保持浮空狀態。

高電壓版本：對于需要更高驅動電壓的應用場景，某些型號如特定配置下的AiP31086U/AiP31086UE能夠支持最高28V的LCD驅動電壓。這些芯片同樣支持自身擴展級聯使用，適用于更大尺寸的顯示屏設計。襯底接法建議接至VDD或保持浮空。

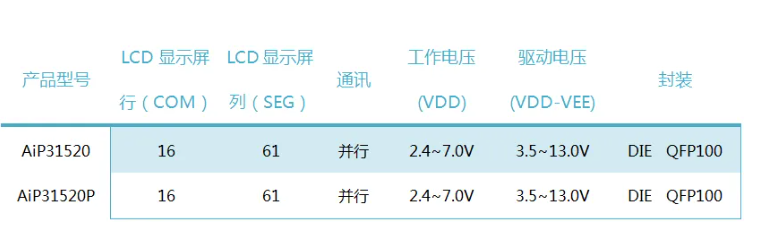

兼容性選項：對于那些要求與現有標準兼容的設計，例如SED1521，可以選用AiP31520或AiP31520P。前者兼容SED1520，后者則兼容PT6520。這類產品的最大LCD驅動電壓為13V，且同樣支持通過級聯方式擴展顯示能力。襯底推薦接至VDD或保持浮空狀態。

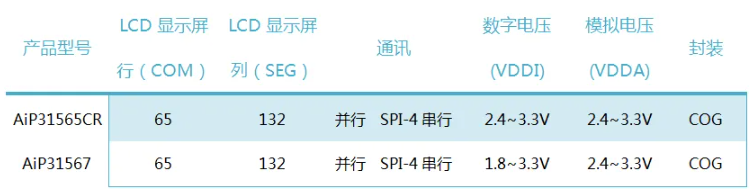

COG系列

直接圖形顯示：COG系列芯片允許用戶直接將DDRAM中的數據映射到LCD屏幕上，實現圖形顯示。它們提供了8位并行通訊接口以及SPI-4串行通訊接口兩種通訊方式供選擇。

豐富的控制功能：內置振蕩電路和低功耗LCD電源電路是這一系列產品的重要特點之一，確保了在不同工作條件下的穩定性和效率。

寬泛的工作電壓范圍：COG系列芯片能夠在較寬的電壓范圍內正常工作，這增加了其在多種應用場景中的適應性。

通過以上介紹可以看出，無論是針對消費電子還是工業控制領域，中微愛芯提供的點陣式LCD驅動解決方案都能滿足不同客戶的需求。從基本的功能特性到高級的擴展能力，每一款產品都旨在提供最佳性能的同時，也考慮到了實際應用中的便捷性和可靠性。
