在功率電子應用中，IR2110曾經是一款廣泛使用的半橋柵極驅動芯片。然而，由于供應鏈和成本等因素，越來越多的工程師開始尋找其替代型號。AiP2110作為一款國產高性能驅動芯片，憑借其出色的參數設計和兼容性，成為IR2110的理想替代品。

AiP2110的主要性能特點

AiP2110是一款耐壓高達500V、峰值電流可達200mA的高壓高速驅動芯片，專為驅動MOSFET和IGBT而設計。它采用了獨特的HVIC（高壓集成電路）結構以及無閂鎖CMOS技術，這使其在高電壓環境下運行時具有優異的穩定性和耐用性。同時，邏輯輸入端口兼容標準CMOS或LSTTL輸出電平，并支持低至3.3V的信號控制，滿足現代數字控制器的需要。

這款芯片的兩個輸出通道獨立控制，高端通道采用自舉工作方式，最大偏置電壓可達500V。其柵極驅動電源范圍為10～20V，適用于多種功率器件的驅動需求。此外，AiP2110還集成了高低邊欠壓保護功能，確保在供電電壓異常時自動關閉輸出，避免功率管因誤觸發而導致?lián)p壞。

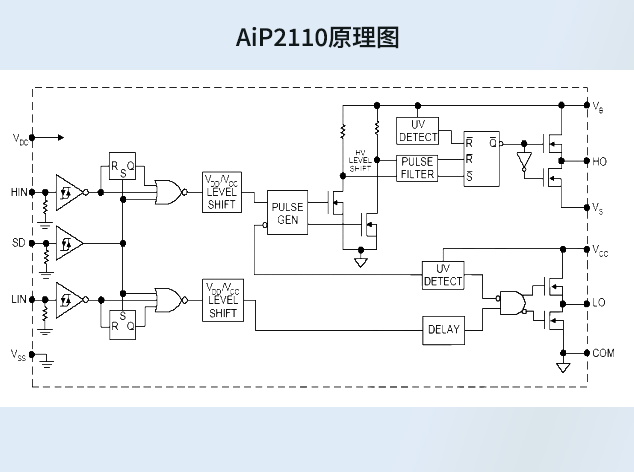

AiP2110的輸入端采用了帶斯密特觸發器結構的CMOS電路，并配帶上拉電阻，增強了抗干擾能力。其周期性邊沿觸發關斷邏輯設計可以有效防止輸入信號的毛刺造成誤動作。雙通道的傳輸延遲高度匹配，大大簡化了高頻應用中的死區時間設置，提高了系統效率和可靠性。

與IR2110的兼容性分析

作為IR2110的替代型號，AiP2110在封裝形式和引腳定義上保持一致，分別提供SOP16和DIP14兩種封裝選擇，方便用戶直接替換原有設計，無需重新布局PCB。其邏輯接口兼容性強，支持3.3V至20V獨立邏輯電源供電，能夠無縫對接各類主控芯片。

在性能方面，AiP2110的高壓懸浮通道設計、快速響應能力和抗干擾特性均達到甚至優于IR2110的表現，尤其在高頻開關應用中展現出更出色的穩定性。此外，其內置的欠壓保護機制進一步提升了系統的安全性和可靠性，降低了設計風險。

應用領域

AiP2110適用于各類中高功率變換系統，如電機驅動、DC-AC逆變器、UPS不間斷電源、感應加熱設備以及工業自動化控制系統等。特別是在強調高可靠性和高集成度的設計場景中，AiP2110展現出極大的優勢。

結語

隨著國產半導體產業的快速發展，AiP2110以其高性能、高兼容性和可靠的國產供應鏈，成功填補了IR2110替代市場的空白。對于希望降低成本、提高供應鏈彈性的企業而言，AiP2110無疑是一個值得優先考慮的優質選擇。
