TL431AIDBZR是TI德州儀器一款電壓基準芯片。分流電壓基準是一種通過分流電阻器調節電流來提供穩定且精確的輸出電壓的器件。TL431AIDBZR可通過兩個外部電阻調節至 2.495V 至 36V 之間的任何輸出電壓。現貨供應TI德州儀器旗下電子元器件供應商-中芯巨能將為大家提供TL431AIDBZR中文參數、功能特點、應用領域和引腳圖。

一、TL431AIDBZR中文參數

產品系列：電源管理IC - 電壓基準

包裝：卷帶（TR）,剪切帶（CT）

零件狀態：有源

參考類型：分流器

輸出類型：可調式

電壓-輸出（最小值/固定）：2.495V

電壓-輸出（最大值）：36V

電流-輸出：100mA

容差：±1%

噪聲-01Hz至10Hz：-

噪聲-10Hz至10Hz：-

電流-陰極：700μA

工作溫度：-40°C ~ 85°C（TA）

安裝類型：表面貼裝型

產品封裝：TO-236-3，SC-59，SOT-23-3

*買到真正的TL431AIDBZR原裝現貨  - 來自全球授權的TI代理商、原廠貨源 - 深圳市中芯巨能電子有限公司，TL431AIDBZR現貨情況和TL431AIDBZR價格情況請直接咨詢?cè)诰€(xiàn)客服或加客服微信：13310830171。

二、TL431AIDBZR功能特點

1、它是一款可調并聯電壓基準，可通過兩個外部電阻提供 2.495 V 至 36 V 之間穩定且精確的輸出電壓。

2、它的容差為±1%，最大輸出電流為100 mA。

3、它采用 SOT-23-3 封裝，這是一種帶有三引線的小型表面貼裝封裝。

4、它可用于各種應用，例如電源、電池充電器、電壓監視器和比較器。

5、它在 -40°C 至 85°C 的寬溫度范圍內具有指定的熱穩定性。

三、TL431AIDBZR應用領域

1、電源：TL431AIDBZR 可用作各種類型電源中的電壓基準或反饋元件，例如線性穩壓器、開關轉換器和隔離轉換器。

2、電池充電器：TL431AIDBZR 可用于監視和控制電池的充電電壓和電流，例如鉛酸電池、鋰離子電池和鎳鎘電池。

3、電壓監視器：TL431AIDBZR 可用于檢測和指示不同源的電壓電平，例如電源軌、輸入、輸出和信號。

4、比較器：TL431AIDBZR 可用于將輸入電壓與參考電壓進行比較，并根據比較結果生成輸出信號。

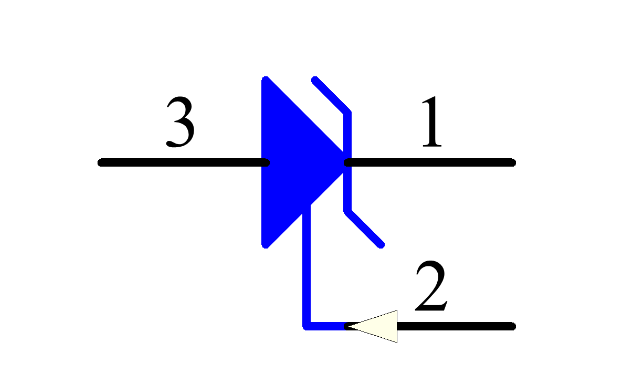

四、TL431AIDBZR引腳圖
