SN74HC74N是TI德州儀器一款具有清零和預置功能的雙 D 型正邊沿觸發觸發器。現貨供應德州儀器（TI）旗下電子元器件供應商-中芯巨能將為大家提供SN74HC74N中文參數、功能特點、應用領域附引腳圖。

一、SN74HC74N中文參數

原始制造廠商：TI，德州儀器半導體

產品系列：邏輯 - 觸發器

包裝：管件

系列：74HC

零件狀態：有源

功能：設置（預設）和復位

類型：D 型

輸出類型：互補

元件數：2

每個元件位數：1

時鐘頻率：60MHz

不同V、最大CL時最大傳播延遲：30ns @ 6V，50pF

觸發器類型：正邊沿

電流-輸出高、低：5.2mA，5.2mA

電壓-供電：2V ~ 6V

電流-靜態(Iq)：4μA

輸入電容：3pF

工作溫度：-40°C ~ 85°C（TA）

安裝類型：通孔

供應商器件封裝：14-PDIP

*買到真正的SN74HC74N原裝現貨  - 來自全球授權的TI代理商、原廠貨源 - 深圳市中芯巨能電子有限公司，SN74HC74N現貨情況和SN74HC74N價格請直接咨詢在線客服或加客服微信：13310830171。

二、SN74HC74N功能特點

1、它是一個具有清零和預置功能的雙D型正邊沿觸發觸發器。觸發器是一種可以存儲一位數據并根據輸入信號改變其輸出狀態的邏輯器件。

2、它有兩個獨立的觸發器，每個觸發器都有一個數據 (D) 輸入、一個時鐘 (CLK) 輸入、一個清零 (CLR) 輸入、一個預設 (PRE) 輸入和一個互補輸出（Q 和 Q'）。無論時鐘信號如何，觸發器都可以通過 PRE 和 CLR 輸入進行設置或復位。當 PRE 和 CLR 都為高電平時，觸發器在時鐘信號的正向邊沿改變狀態。

3、它的工作電源電壓為 2V 至 6V，可處理高達 60 MHz 的時鐘頻率。它采用 14 引腳 DIP 封裝，并與標準 CMOS 邏輯系列兼容。

4、它可用于各種應用，例如將瞬時開關轉換為切換開關、將時鐘信號除以 2 或 4，或者將數據存儲在寄存器或計數器中。

三、SN74HC74N應用領域

1、將瞬時開關轉換為撥動開關：瞬時開關是一種僅在按下時保持打開或關閉狀態的開關。撥動開關是一種在撥動后保持其狀態的開關。通過將開關連接到觸發器的數據輸入和時鐘輸入，SN74HC74N 可用于將瞬時開關轉換為切換開關。每次按下和釋放開關時，觸發器的輸出都會改變狀態，并保持該狀態直到下一次按下。這對于需要開關來控制需要交替打開或關閉的設備或電路的應用非常有用。例如，瞬時開關可以轉換為撥動開關來控制 LED 燈或繼電器。您可以在數據表1或本網頁中找到該應用程序的示意圖。

2、將時鐘信號除以 2 或 4：時鐘信號是用于同步數字電路操作的周期信號。通過將時鐘信號連接到一個或兩個觸發器的時鐘輸入，SN74HC74N 可用于將時鐘信號除以 2 或 4。第一個觸發器的輸出將具有輸入時鐘信號頻率的一半，第二個觸發器的輸出將具有輸入時鐘信號頻率的四分之一。這對于需要較低頻率時鐘信號進行計時或計數的應用非常有用。例如，時鐘信號可以除以 2 或 4，以生成脈寬調制 (PWM) 信號或二進制計數器。

3、在寄存器或計數器中存儲數據：寄存器是可以存儲一位或多位數據并且可以被其他設備讀取或?qū)懭氲脑O備。計數器是一種可以對給定時間間隔內發生的脈沖或事件進行計數的設備。通過將觸發器的數據輸入和時鐘輸入分別連接到數據源和時鐘源，SN74HC74N 可用于將數據存儲在寄存器或計數器中。當時鐘信號從低電平變?yōu)楦唠娖綍r，觸發器的輸出將存儲數據輸入處存在的數據。這對于需要數據存儲或操作的應用程序非常有用。例如，寄存器可用于存儲開關或傳感器的狀態，計數器可用于測量信號的頻率或持續時間。您可以在數據表或此網頁中找到此應用程序的示意圖。

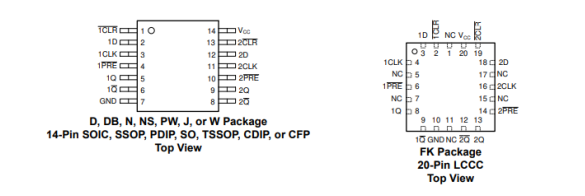

四、SN74HC74N引腳圖
