TCA6424ARGJR 是TI德州儀器 是一款用于 I2C 和 SMBus 接口的 24 位 I/O 擴展器。它旨在通過 I2C 接口為大多數微控制器系列提供通用遠程 I/O 擴展。P端口側和SDA/SCL側均可以在1.65V至5.5V的電壓范圍內工作，從而兼容不同的電壓電平。它還具有 1μA 的低待機電流消耗、開漏中斷輸出、復位輸入和配置寄存器。它采用 UQFN-32 封裝，可用于鍵盤、LED 和 GPIO 控制等應用。代理銷售TI德州儀器旗下電子元器件中芯巨能將為大家提供TCA6424ARGJR參數、功能特點、應用領域、引腳圖及常見問題解答。

一、TCA6424ARGJR 中文參數

產品系列：接口 - I-O 擴展器

包裝：卷帶（TR）,剪切帶（CT）

系列：-

零件狀態：有源

I/O數：24

接口：I2C，SMBus

中斷輸出：是

特性：POR

輸出類型：推挽式

電流-灌/拉輸出：10mA，25mA

時鐘頻率：400kHz

電壓-供電：1.65V ~ 5.5V

工作溫度：-40°C ~ 85°C

安裝類型：表面貼裝型

產品封裝：32-UFQFN

*買到真正的TCA6424ARGJR原裝現貨  - 來自全球授權的TI代理商、原廠貨源 - 深圳市中芯巨能電子有限公司，TCA6424ARGJR現貨情況和TCA6424ARGJR價格請直接咨詢在線客服或加客服微信：13310830171。

二、TCA6424ARGJR 功能特點

1、它是一款用于 I2C 和 SMBus 接口的 24 位 I/O 擴展器，這意味著它可以提供 24 個額外的輸入/輸出引腳，這些引腳可由微控制器通過 I2C 或 SMBus 協議進行控制。

2、P端口側和SDA/SCL側均可以在1.65V至5.5V的電壓范圍內工作，這意味著它可以與不同的電壓電平和設備一起工作。

3、它具有 1μA 的低待機電流消耗，這意味著它可以在不使用時節省電量并延長電池壽命。

4、它具有開漏中斷輸出，這意味著當輸入引腳發生變化或出現錯誤情況時，它可以向微控制器發出信號。

5、它有一個復位輸入，這意味著它可以通過外部信號復位到默認狀態。

6、它具有配置寄存器，這意味著它可以通過編程來設置每個引腳的方向、極性和輸出狀態。

7、它采用 UQFN-32 封裝，這意味著它具有較小的占地面積和薄型。

8、它可用于鍵盤、LED 和 GPIO 控制等應用，這意味著它可以擴展微控制器的功能和靈活性。

三、TCA6424ARGJR應用領域

1、鍵盤控制：TCA6424ARGJR可用于掃描矩陣鍵盤并進行去抖操作，從而減少微控制器所需的引腳數量并簡化軟件。

2、LED 控制：TCA6424ARGJR可用于利用微控制器的 PWM 功能和擴展器的輸出寄存器來驅動具有不同亮度級別的多個 LED。

3、GPIO 控制：TCA6424ARGJR可用于擴展微控制器的通用輸入/輸出引腳數量，為各種應用提供更多靈活性和功能

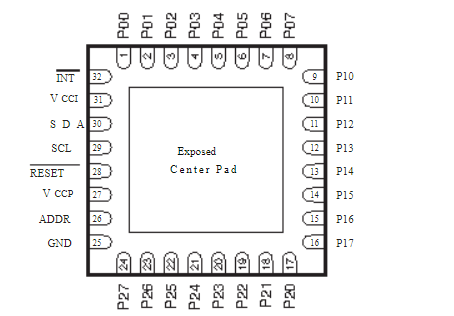

四、TCA6424ARGJR引腳圖

五、TCA6424ARGJR常見問題解答

1、什么是 TCA6424ARGJR？

TCA6424ARGJR 是一款用于 I2C 和 SMBus 接口的 24 位 I/O 擴展器。它旨在通過 I2C 接口為大多數微控制器系列提供通用遠程 I/O 擴展。P端口側和SDA/SCL側均可以在1.65V至5.5V的電壓范圍內工作，從而兼容不同的電壓電平。它還具有 1μA 的低待機電流消耗、開漏中斷輸出、復位輸入和配置寄存器。

2、如何使用TCA6424ARGJR？

要使用 TCA6424ARGJR，您需要通過 I2C 或 SMBus 接口將其連接到微控制器。您還需要為擴展器的 P 端口側和 SDA/SCL 側提供電源。然后，您可以使用 I2C 或 SMBus 命令來讀寫擴展器的配置和輸出寄存器，以及監視中斷輸出。
