L298N中文資料

一、L298N中文技術參數詳解

品牌：ST, 意法半導體

產品系列：電源管理IC - 柵極驅動IC

包裝：管件

零件狀態：有源

輸出配置：半橋（4）

接口：邏輯

負載類型：電感

技術：雙極性

電流-峰值輸出：2A

電壓-供電：4.5V ~ 7V

電壓-負載：4.8V ~ 46V

工作溫度：-40°C ~ 150°C（TJ）

故障保護：限流，超溫

安裝類型：通孔

標準包裝： 25個/管

封裝： Multiwatt-15

*買到真正的L298N原廠原裝現貨  - 來自全球授權的ST代理商、原廠貨源 - 深圳市中芯巨能電子有限公司，L298N現貨情況和L298N價格請直接咨詢在線客服或加客服微信：13310830171。

二、L298N功能特點

1. 雙H橋結構：L298N集成了雙H橋結構，可控制兩個直流電機或步進電機的轉向和速度。

2. 大電流輸出：L298N能夠提供較大的輸出電流，適用于一些需要較大驅動電流的應用。

3. 內置自由極性二極管：L298N內置了自由極性二極管，可用于直流電機的制動。

4. 邏輯輸入兼容性：L298N的邏輯輸入兼容TTL、CMOS等邏輯電平。

5. 過熱保護：L298N具有過熱保護功能，當芯片溫度過高時會自動斷開輸出。

三、L298N應用領域

1. 機器人控制：用于控制機器人的驅動電機，實現運動和轉向控制。

2. 汽車電子：用于汽車玩具、車載設備等需要驅動電機的應用。

3. 工業控制：用于控制工業設備中的電機，如輸送帶、自動化設備等。

4. 家用電器：用于控制家用電器中的電機，如洗衣機、吸塵器等。

L298N引腳圖和原理圖

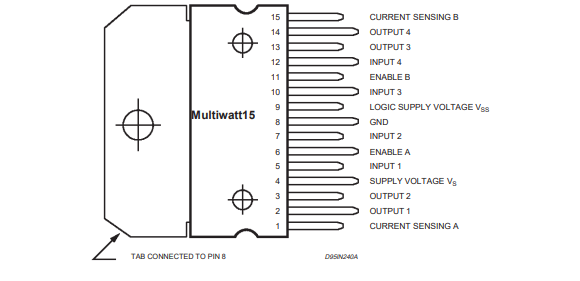

1、L298N引腳圖

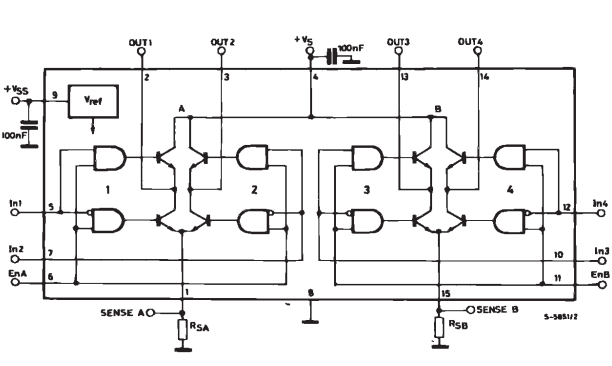

2、L298N原理圖
