SGM8196是圣邦微電子一款專為高壓環境設計的高側電流檢測放大器，支持從 2.7V 到 5.5V 的單電源供電，代理銷售圣邦微電子旗下全系列IC電子元器件-中芯巨能為您提供SGM8196：技術參數詳解、應用領域、引腳圖、規格書及現貨型號。

SGM8196技術參數詳解

寬泛的工作電壓：無論是單電源還是雙電源模式，SGM8196 均能提供穩定的工作表現，適用于多種電源環境。

高增益選擇性：用戶可以從 20V/V、25V/V、50V/V 或 100V/V 四種不同的增益設置中選擇，以滿足不同應用場景的需求。

低功耗設計：在正常工作條件下，器件的電流消耗僅為 320μA，且在待機模式下幾乎無電流損耗，有效減少了系統的整體能耗。

強大的環境適應能力：其工作溫度范圍廣泛，從 -40℃ 至 +125℃，確保了在極端氣候條件下也能穩定運行。

封裝環保：SGM8196 提供綠色 SOIC-8 和 TSSOP-8 封裝形式，不僅符合環保要求，也便于集成到各種電路板設計中。

電源電壓范圍：2.7V 至 5.5V 單電源

共模電壓范圍：

單電源工作時：2.9V 至 70V

雙電源工作時：(-VS) + 2.9V 至 (-VS) + 70V

特殊條件（如電池反接和負載突降）下：-75V 至 75V

電流消耗：320μA（典型值）

增益選項：20V/V、25V/V、50V/V 或 100V/V

工作溫度范圍：-40℃ 至 +125℃

現貨供應SGM8196，最快2小時可發貨，一片起訂，滿足您從研發到批量生產的所有大小批量采購需求！為制造企業提供選型指導+樣片測試+技術支持等服務。客服微信：13310830171，24小時咨詢熱線：133-1083-0171。

SGM8196應用領域

電流監控：用于實時監測系統中的電流變化，確保設備安全運行。

直流電機控制：通過精確控制電機電流，實現電機的高效運作。

光伏應用：在太陽能發電系統中，對電流進行準確測量，提高能源利用效率。

電池充電器：保證充電過程的安全性和效率，延長電池壽命。

精密電流源：提供穩定的電流輸出，滿足實驗或生產需求。

筆記本電腦電流監控：優化筆記本電腦的電源管理，提升用戶體驗。

不間斷電源：確保關鍵設備在電力中斷時仍能持續運行。

高端電源：為高性能電子設備提供穩定可靠的電源解決方案。

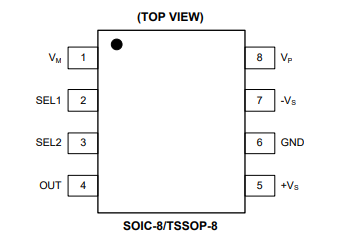

SGM8196引腳圖

SGM8196訂購型號

SGM8196XS8G/TR

SGM8196XTS8G/TR

如需SGM8196產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
