AiP31792是中微愛芯一款80列16行帶字庫點陣LCD驅動控制電路。中微愛芯代理商-中芯巨能為您提供AiP31792：產品特點、功能框圖、產品規格書及現貨。

AiP31792主要特點

AiP31792電路內置的字符庫包含256種字符，可以按5×8點的格式顯示多個字符圖形。AiP31792內置多種通信接口，可以直接與控制器相連。 AiP31792內置字符庫ROM、自定義字符RAM、顯示數據RAM、LCD電源模塊、時鐘發生器等模塊，可以在最小外圍條件下搭建LCD顯示系統。

驅動點陣大小：80SEG，16COM+1ICON COM

顯示字符格式：5*8點陣形式字符

內置字符發生器（CGROM）：10240位，最多共256種字符

內置自定義字符發生器（CGRAM）：64*8位，最多自定義8種字符

內置圖標數據發生器（ICON RAM）：16*5位，最多控制80個圖標像素點

內置顯示數據存儲器（DDRAM）：80*8位，最多存儲80個字符的尋址數據

通信接口：8bit并口（6800/8080系列）

4bit并口（6800/8080系列）

4線串行接口（SPI-4）

3線串行接口（SPI-3）

I2C接口

豐富的顯示效果控制指令

內置時鐘模塊，可切換使用外部時鐘

內置LCD電源模塊

內置升壓模塊

內置穩壓器可調節對比度

內置LCD驅動電壓跟隨器

內置偏置調節器，可用偏置：1/4或1/5

邏輯電源電壓：2.4～5.5V

LCD驅動電壓范圍：3～6V

封裝形式：COG

 中微愛芯代理商-中芯巨能現貨供應AiP31792，一片起訂，為制造廠家提供選型指導+產品規格書+樣片測試+技術支持等服務。客服微信：13310830171，24小時咨詢熱線：133-1083-0171。

AiP31792功能框圖

如需AiP31792產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

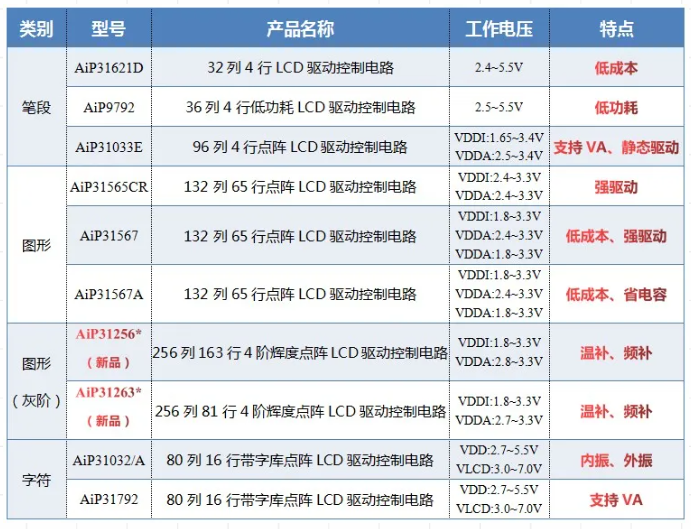

中微愛芯COG 顯示驅動產品選型系列

中微愛芯單色COG顯示驅動系列產品種類齊全，包含有段碼型、圖形型及字符型系列產品。產品具有低功耗、低成本、強驅動、支持VA液晶顯示等特點。廣泛應用于U盾、Mpos、ETC、DAB、測距儀、車載播放器、電話機、家電、車機、儀器儀表、工業控制等設備中。
