在電池供電與高可靠性系統設計中，低壓差線性穩壓器（LDO）的靜態功耗、輸出能力和穩定性直接決定系統續航與運行表現。近日，中微愛芯推出AiP73XXA系列高壓LDO穩壓器，以600mA大電流輸出、30V寬輸入電壓、1.5μA超低靜態電流等特性，瞄準工業控制、智能表計與物聯網終端等對電源效率與可靠性要求嚴苛的應用場景。中微愛芯代理商-中芯巨能為您提供AiP73XXA系列技術參數詳解、功能框圖、引腳圖及典型應用電路圖。

一、AiP73XXA系列技術參數詳解

高性能參數定義低功耗新標準

AiP73XXA系列是一款面向低功耗應用的高性能LDO，采用CMOS工藝設計，支持3V至30V寬輸入電壓范圍，可適配多種電池或工業電源系統，有效應對輸入電壓波動。

該系列提供1.8V、2.5V、3.3V、5.0V等多種固定輸出電壓版本，輸出電壓精度高達±2%（常溫下），并在全溫度范圍內保持穩定，滿足精密電路供電需求。其最大輸出電流達600mA，可驅動MCU、傳感器、無線模塊等典型負載，適用于需要中等功率穩壓的系統。

尤為突出的是其超低靜態電流——典型值僅1.5μA，顯著低于傳統LDO（通常為數十至數百微安）。這一特性使其在設備待機或休眠模式下幾乎不消耗電池能量，大幅延長便攜式設備的續航時間，特別適合長期部署的無線傳感器節點、智能水表/電表等應用。

高可靠性設計保障系統安全

在實際應用中，負載突變、短路等異常工況可能威脅電源系統安全。AiP73XXA集成過流保護（OCP）和短路保護（SCP） 功能，當輸出電流超過安全閾值或發生短路時，芯片自動限制電流并進入保護狀態，防止器件損壞，提升系統魯棒性。

同時，該LDO具備低溫度系數和良好的負載瞬態響應，在環境溫度變化或負載突變時仍能保持輸出電壓穩定，確保后級電路可靠運行。

SOT89-3封裝，兼顧散熱與空間

AiP73XXA采用SOT89-3標準封裝，體積小巧，便于在高密度PCB上布局。該封裝具有良好的熱性能，在600mA滿載條件下仍可實現有效散熱，適用于空間受限但需較高輸出能力的設計。

二、AiP73XXA系列應用領域

憑借寬壓輸入、低靜態功耗與高輸出能力，AiP73XXA適用于多種典型場景：

在智能表計（如智能水表、電表、燃氣表）中，作為主控MCU或無線通信模塊（NB-IoT、LoRa）的電源，延長電池壽命；

用于煙感報警器、工業傳感器、PLC模塊等工業控制設備，提供穩定可靠的本地穩壓；

在移動通訊類產品和無線傳感器節點中，為低功耗處理器和射頻前端供電；

亦可用于環境監測、資產追蹤等物聯網終端，支持長達數年的電池運行。

三、AiP73XXA系列功能框圖及引腳圖

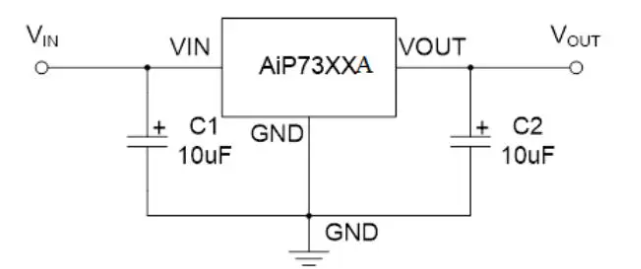

四、AiP73XXA系列典型應用電路圖

如需AiP73XXA產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
