在工業物聯網（IIoT）時代，CAN（Controller Area Network）總線作為一種廣泛應用的技術，在汽車電子、工業控制以及醫療器械等領域扮演著至關重要的角色。基于消息廣播模式并通過雙絞線傳輸差分信號的CAN總線，是一種多主控系統，以其強大的抗干擾能力、低傳輸延遲和高速數據傳輸性能而著稱。

CAN收發器：信息傳輸?shù)年P(guān)鍵橋梁

在CAN總線通信中，CAN收發器作為物理層接口芯片，位于CAN控制器（通常是MCU）與CAN總線之間，負責數字信號與差分信號之間的轉換。為了應對地電位差異導致的地環路干擾、瞬態干擾可能對芯片造成的損害及單點故障擴散的風險，現代CAN收發器通常集成了電氣隔離措施，以增強在復雜環境下的信號傳輸可靠性和設備安全性。

高可靠性隔離式CAN收發器：CAN通信的守護者

隔離式CAN收發器是在傳統CAN收發器的基礎上增加了電氣隔離功能，是確保CAN總線通信穩定性和安全性的關鍵組件。它通過隔離技術切斷MCU側與總線側的直接電氣連接，防止地電位差和高頻干擾影響通信質量，從而提高系統的整體穩定性和安全性。

特別是在汽車電子領域，幾乎所有電子控制單元（ECU）都經由CAN收發器接入CAN總線，實現各ECU間的協同工作。其中，隔離式CAN收發器主要用于高壓ECU與低壓控制單元之間的跨域通信，如電池管理ECU與整車控制器（VCU）之間的通信，能夠有效阻斷高壓區域與低壓區域間因地電位差形成的地環路電流，并抵抗電池充放電時產生的高頻瞬態干擾，確保通信的穩定性。

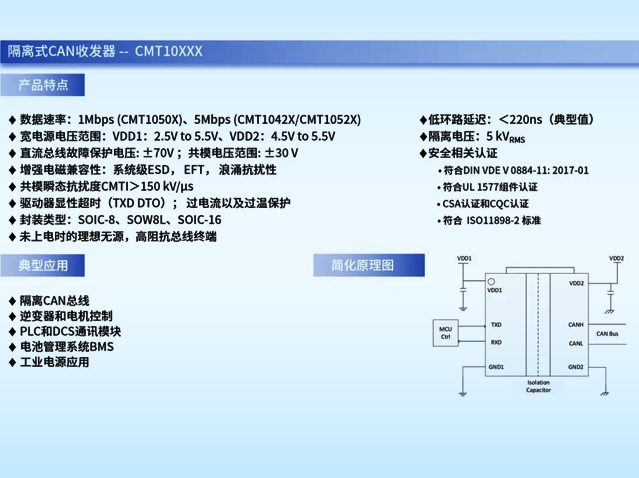

CMT10XXX系列：高性能隔離式CAN收發器

CMT10XXX是一系列高可靠性的隔離式CAN收發器，專為滿足高壓與低壓域之間的跨域通信需求設計。該系列集成基于電容隔離技術的雙通道數字隔離器和標準CAN收發器，有助于簡化系統設計并提高系統可靠性。

主要特點：

共模瞬態抑制力：CMT10XXX具有超過150kV/μs的共模瞬態抑制能力，邏輯側供電電壓范圍為2.5V至5.5V（VCC1），便于連接不同電壓工作的CAN控制器。

寬電壓適配：總線側采用獨立的4.5V至5.5V隔離電源供電（VCC2），接收器輸入端允許±30V共模輸入，遠超ISO 11898規范要求。

過壓保護：總線引腳CANH、CANL可承受高達±58V的故障電壓，提供有效的過壓保護。

顯性超時功能：支持總線顯性超時功能，防止總線被鉗制在顯性狀態，避免網絡通信受阻。

短路保護：發送器提供輸出短路保護，一旦發生短路故障，驅動器將限制輸出電流，并通過熱關斷功能進行二次防護。

此外，CMT10XXX還配備了熱關斷保護機制，當器件結溫超出閾值（典型值為190°C）時，會自動關閉驅動器，阻止其繼續輸出TXD信號，直到溫度恢復正常。如需CMT10XXX產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
