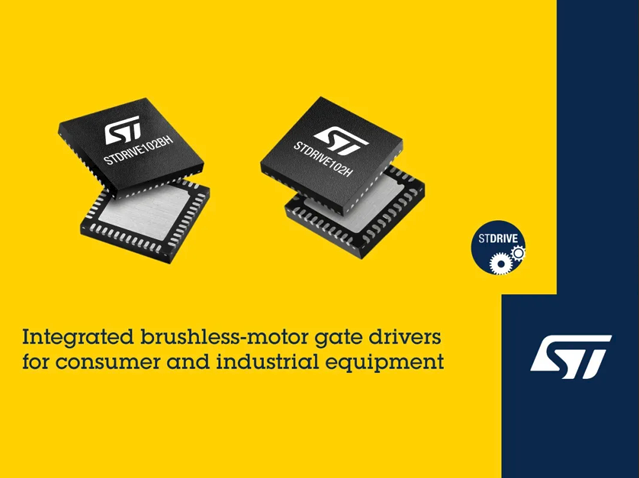

意法半導體（STMicroelectronics）最新推出的STDRIVE102H和STDRIVE102BH集成化柵極驅動器，專為三相無刷電機控制而設計，旨在提升消費電子與工業設備的性能、能效及成本效益。這兩款產品不僅適用于單電阻電流采樣電機控制方案（STDRIVE102H），還支持三電阻電流采樣設計（STDRIVE102BH），工作電壓范圍寬達6V至50V，滿足多種應用場景需求。意法半導體代理商、原廠貨源 - 深圳市中芯巨能電子有限公司為您介紹該產品的優勢。如需STDRIVE102H和STDRIVE102BH產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

高度靈活的設計配置

STDRIVE102系列驅動器提供了高度靈活的配置選項，使設計人員能夠通過兩個模擬引腳輕松調整驅動器參數。例如，僅需使用一個簡單的電阻分壓器即可設定柵極驅動電流，無需額外添加?xùn)艠O電阻來限制開關速率。此外，低電流待機模式有助于延長電池壽命，特別適合于無繩電動工具、家電、電動自行車以及移動機器人等便攜式應用。

強大的集成特性

新驅動器集成了電荷泵電路，確保上橋臂MOSFET導通時間可以無限長，這對于需要100% PWM占空比的應用尤為重要，簡化了系統設計流程。同時，電荷泵保證上下橋臂MOSFET的柵源電壓一致，優化功率級表現。內置的低壓差穩壓器（LDO）則提供穩定的12V和3.3V輸出，既為驅動器內部電路供電，也能為外部組件供能，增強了系統的整體穩定性。

全面的安全保護機制

為了保障系統的安全性和可靠性，STDRIVE102系列配備了全面的電氣和過熱保護功能。除了標準的欠壓鎖定（UVLO）和熱關斷保護外，新增的上下橋臂MOSFET漏源電壓（VDS）監測功能提供了額外的過流保護冗余。一旦觸發任何保護機制，故障信號引腳將迅速響應，及時通知主控單元采取相應措施，有效防止?jié)撛诠收蠑U(kuò)散。

加速開發周期的評估平臺

為了幫助工程師更快地啟動項目并加速產品上市時間，意法半導體推出了EVLDRIVE102H和EVLDRIVE102BH兩款評估板。這些評估板不僅兼容電機反電動勢（BEMF）傳感器，還能連接轉子位置傳感器（如果電機配備），從而提高控制精度。通過標準排針接口，評估板可直接與STM32 Nucleo微控制器主板相連，便于快速原型開發。配合X-CUBE-MCSDK STM32電機控制軟件開發套件（MCSDK），開發者可以獲得從啟動到應用開發所需的全部工具和支持代碼。
